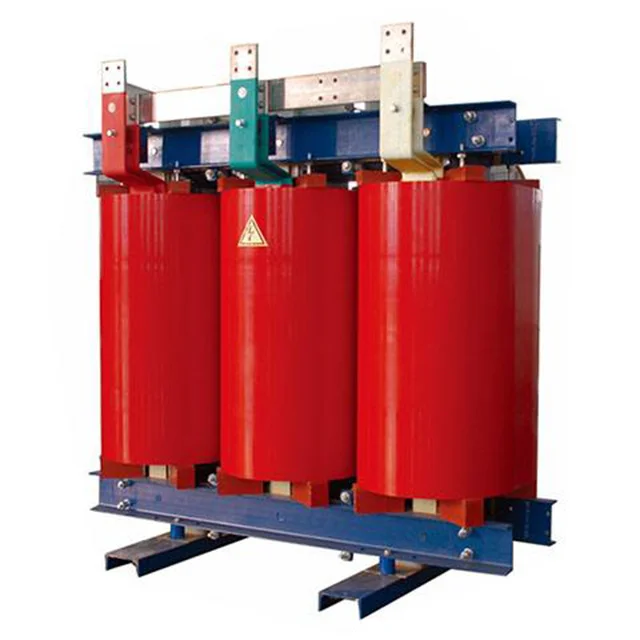

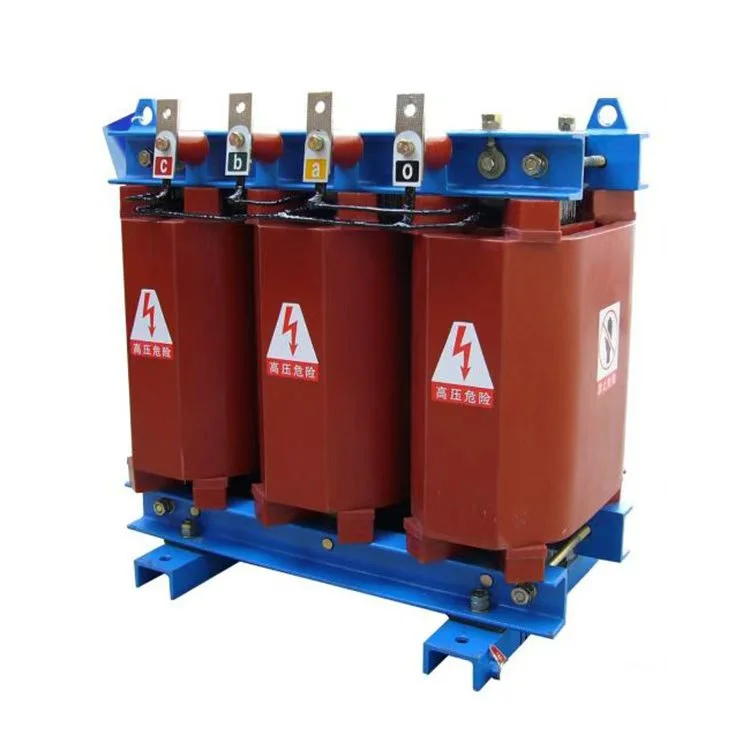

500kva 11kv droge type Nltc-distributietransformator

Tegen de achtergrond van de groeiende mondiale vraag naar elektriciteit, wordt de 500kva 11kv droge nltc-distributietransformator op grote schaal gebruikt in gebieden zoals elektriciteitsnetten op het platteland, de industrie, de handel, nieuwe energie en openbare voorzieningen. Hun hoge betrouwbaarheid is gevalideerd door gebruik in meer dan 50 landen en regio's over de hele wereld. Ze zijn verkocht aan landen en regio's, waaronder Tanzania, Zimbabwe, Ghana, Zuid-Afrika, Kenia, Zambia en anderen.

Structurele kenmerken van 500kva 11kv droge nltc-distributietransformator:

Spoelen: De spoelen zijn gewikkeld met koperen geleiders, draadgewonden of foliegewonden, versterkt met glasvezel en volledig gegoten met epoxyhars zonder vulstoffen met behulp van vacuümdroog- en ontgassingprocessen. Dit resulteert in een hoge mechanische sterkte, een sterk kortsluitvast vermogen en een uitstekende impulsweerstand.

Hoogspanningswikkelingen: De begin- en eindaansluitingen, evenals de tussenliggende aftakkingsdraden, zijn ingebed met koperen moeren. Deze structuur zorgt voor een goede stijfheid, vergemakkelijkt het eenvoudig verwisselen van de kraan en zorgt voor een netjes en esthetisch aantrekkelijk uiterlijk.

Kern: De kern is geassembleerd met behulp van hoogwaardige korrelgeoriënteerde koudgewalste siliciumstaalplaten met 45 graden volledig verstekvormige, meerstaps overlappende verbindingen. Het oppervlak van de 500 kva 11 kv droge nltc-distributietransformator is bedekt met een isolerende harslaag, die vochtbestendigheid, roestpreventie en geluidsreductie biedt.

Klemsysteem: Er worden elastische componenten gebruikt tussen de kern, klembevestigingen en spoelen om de spoelen onder constante compressie te houden, waardoor het geluidsniveau wordt verminderd.

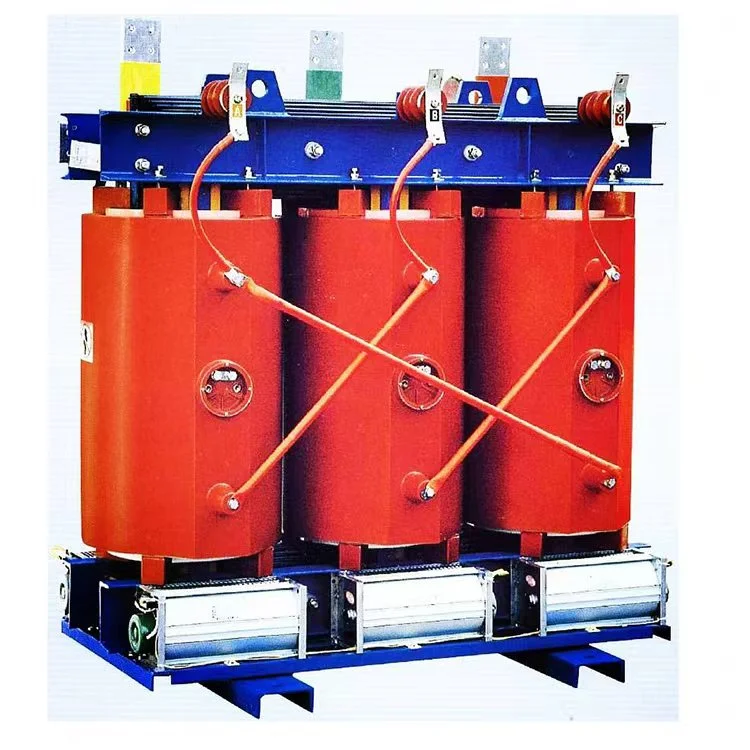

Koelontwerp: De 500kva 11kv droge nltc-distributietransformator is ontworpen voor natuurlijke koeling (AN). Longitudinale ventilatiekanalen zijn voorgevormd in de spoelwanden van de volledig gegoten hoogspannings- en laagspanningswikkelingen. Geforceerde luchtkoeling AF-apparatuurkoelventilatoren kunnen als optie worden geïnstalleerd. Met geforceerde luchtkoeling kan het nominale uitgangsvermogen met 50%, 40% worden verhoogd voor vermogens van 500 kVA en lager.

Temperatuurbewaking: De 500kva 11kv droge nltc-distributietransformator is uitgerust met een temperatuurregelaar uit de BWDK-serie. Platina-weerstandssensoren Pt100 worden in vooraf ingebedde gaten aan de bovenkant van de laagspanningsspoelen geplaatst om de stijging van de wikkelingstemperatuur te monitoren. De controller start of stopt automatisch de koelventilatoren en biedt functies zoals foutalarm, alarm voor te hoge temperatuur en uitschakeling bij te hoge temperatuur. Deze kenmerken bieden een betrouwbare overbelastingsbeveiliging voor de droge transformator, waardoor de operationele veiligheid wordt vergroot.

Productparameters:

Apparatuur produceren

Halffabrikaat

Bescherming Behuizing IP21

Transformator kern

Transformatorwikkeling

Testcentrum

Wikkelworkshop
