480 Volt 3-fase 400 Amp gezekerde hoofdschakelaar

Als een gespecialiseerde productie produceert Wenzhou XiFa Electric Power Equipment Co., Ltd al meer dan 10 jaar een 480 volt 3-fase 400 ampère gezekerde scheidingsschakelaar. Wenzhou XiFa Electric Power Equipment Co., Ltd blijft het principe van "eenvoudig en efficiënt" gebruiken om elke 480 volt 3-fase 400 ampère gezekerde hoofdschakelaar te ontwerpen, niet alleen om ervoor te zorgen dat deze uitstekende breek- en isolatieprestaties heeft, maar ook bescherming tegen kortsluiting en overbelasting. In Wenzhou XiFa Electric Power Equipment Co., Ltd wil het technische team een 480 volt 3-fase 400 ampère gezekerde hoofdschakelaar ontwerpen met een laag uitvalpercentage en onderhoudsvrij.

Stuur onderzoek

Productomschrijving

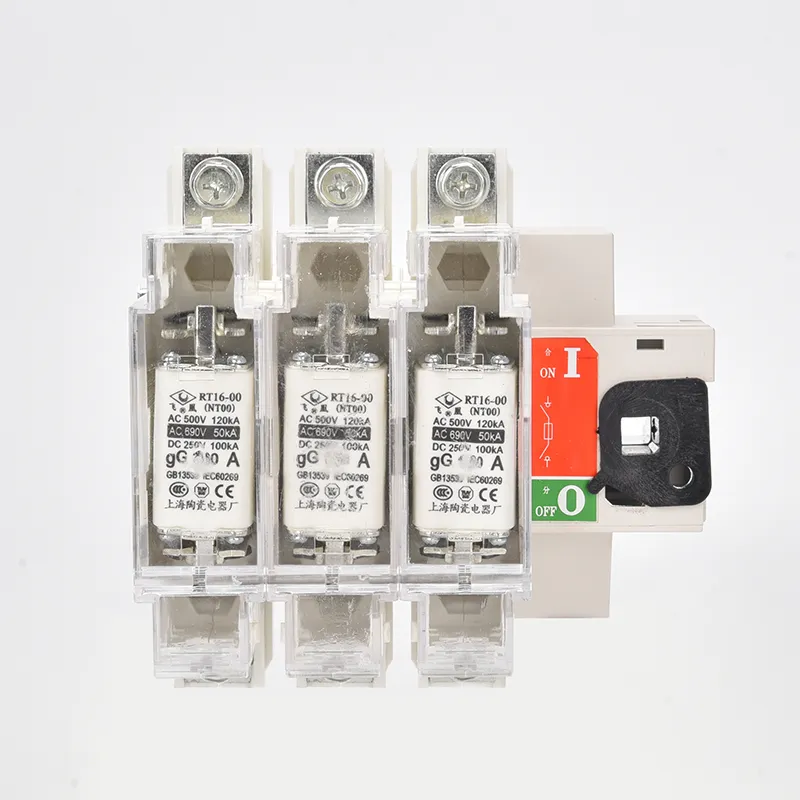

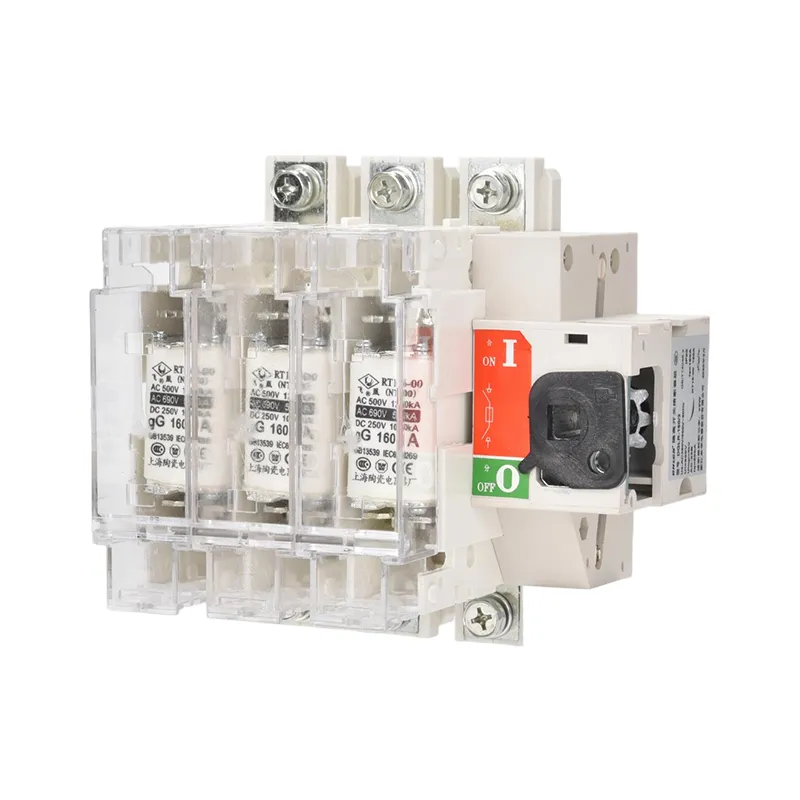

De 480 volt 3-fase 400 ampère gezekerde hoofdschakelaar speelt een cruciale rol in elektrische circuits. Door de functies van een zekering en een messchakelaar te combineren, biedt het zowel beschermende mogelijkheden als een gemakkelijke bediening. Dankzij het unieke mechanische ontwerp en de nauwkeurige werking is de 480 volt 3-fase 400 ampère gezekerde hoofdschakelaar een onmisbaar onderdeel geworden in moderne elektrische systemen.

1. Tijdens normaal gebruik regelt de ontkoppelingsschakelaar de aansluiting en ontkoppeling van de stroom, waardoor een soepele circuitcontinuïteit wordt gegarandeerd. Wanneer onderhoud nodig is, zorgt de gezekerde hoofdschakelaar voor een duidelijk fysiek ontkoppelingspunt, waardoor personeel en apparatuur worden beschermd.

2.In geval van overbelasting of kortsluiting smelt het zekeringelement in de schakelaar snel, waardoor de foutstroom wordt onderbroken en zowel het circuit als de aangesloten apparaten worden beschermd tegen schade.

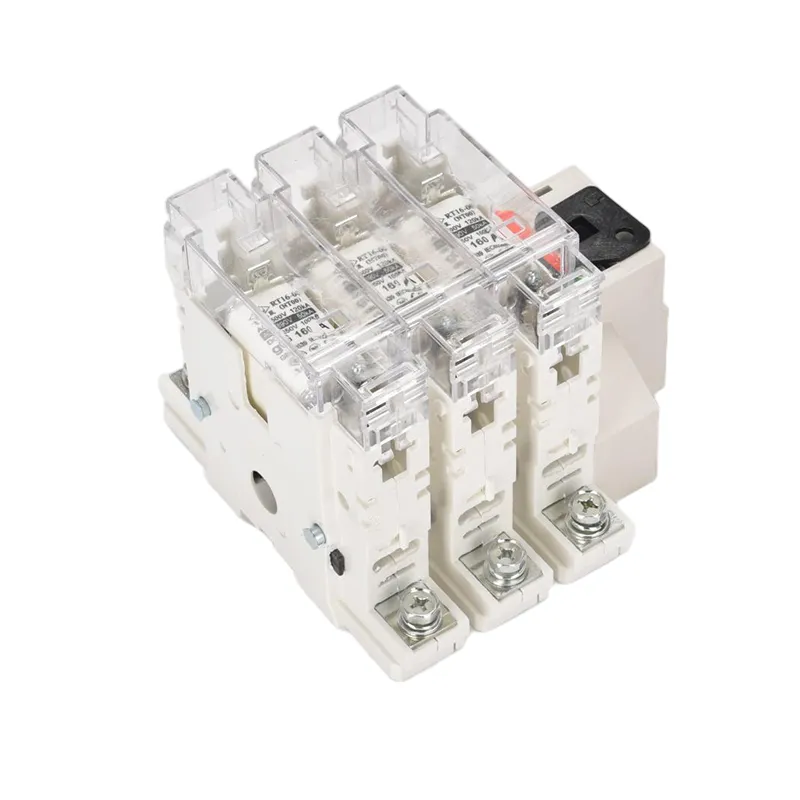

480 Volt 3 Phase 400 Amp Fused Disconnect Switch

Productparameter:

Framestroom A	Nominale stroom van zekering (A)	Wijze van zekering
63	10,20,30,40,50,63	00C
160	63,80,100,125,160	0
250	160	0
250	200、250	1
400	300,315,400	2
630	400,500,630	3

480 Volt 3 Phase 400 Amp Fused Disconnect Switch

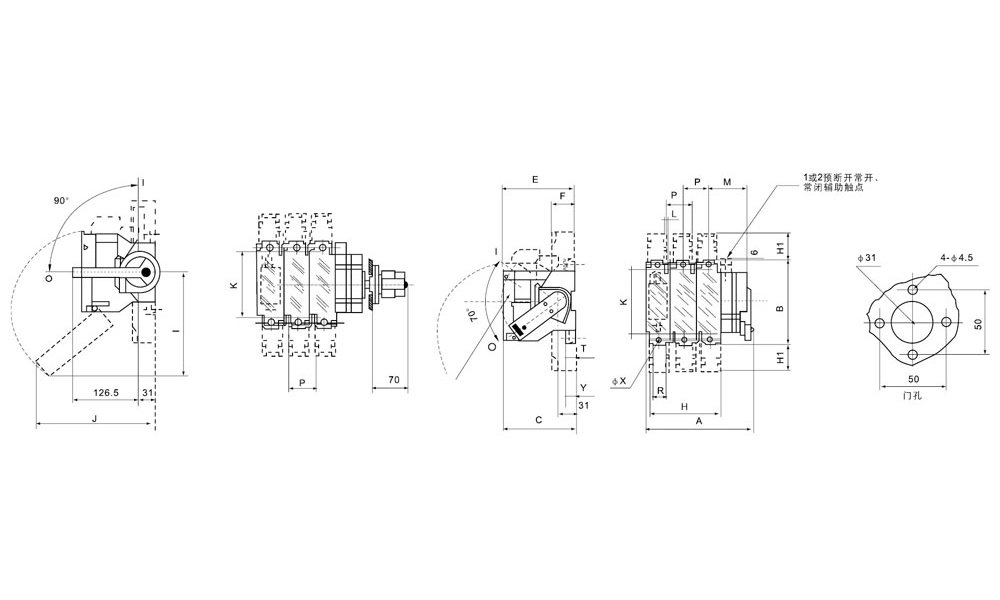

het voortype

Type	Grootte van de zekering	Framegrootte en installatiegrootte
GLR-63~400A		A	B	D	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0~00C	152	118	20~30	117				159	145	106	5.4	62.5	32
63A/4	0~00C	184	118	20~30	117				159	145	106	5.4	62.5	32
160A/3	0~00	164	162	28~30	126	44	108	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
160A/4	0~00	200	162	28~30	126	44	144	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
250/3	1	236	195	28~30	146	65	180	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
250/4	1	296	195	28~30	146	65	240	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
400/3	2	278	205	28~30	149	65	192	75	200	260	172	6.4	121	66	50	3	11	20
400/4	2	344	205	28~30	149	65	258	75	200	260	172	6.4	121	66	50	3	11	20

Type	Grootte van de zekering	Framegrootte en installatiegrootte

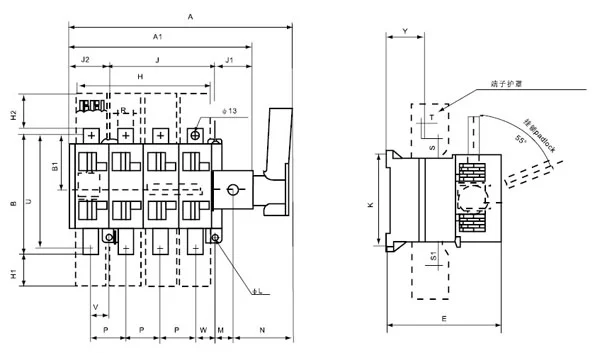

GLR-400~630A		A	A1	B	B1	C	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	414	285	238	115	307	221	190	71	79	210	70	65	180	32.5	162	65	32	35	43	5	40.5	208	39.5	7	69
400A/4	2	474	345	238	115	307	221	255	71	79	210	70	65	180	32.5	162	65	32	35	43	5	24.5	208	39.5	7	69
630A/3	3	470	345	300	150	348	268	235	85	85	250	100	76	250	38.5	162	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	550	425	300	150	348	268	315	85	85	250	100	76	250	38.5	162	80	50	50	50	7	34.5	260	445	9	72

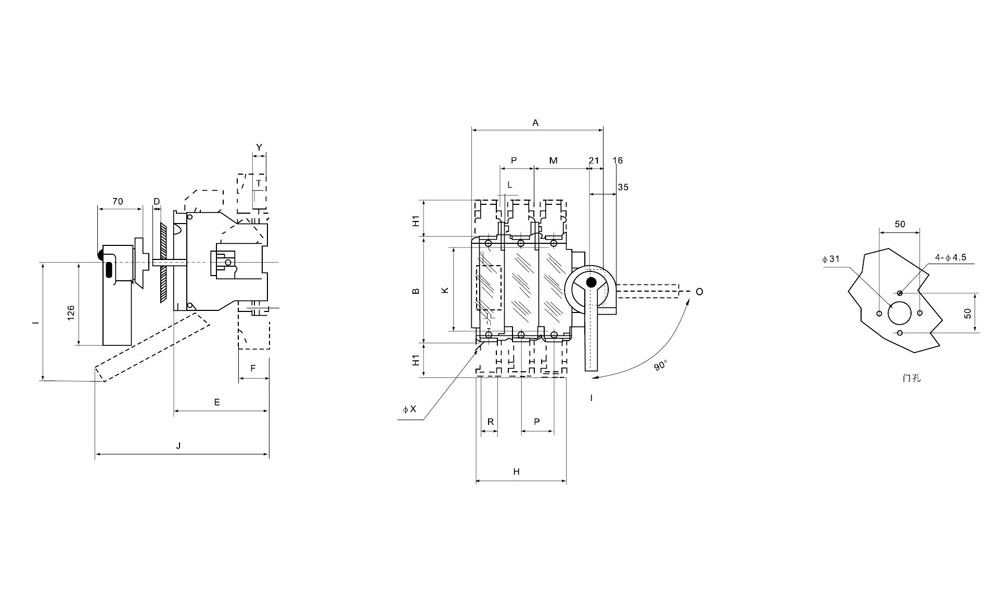

het terzijdetype

Type	Grootte van de zekering	Framegrootte en installatiegrootte
GLR-63~400A		A	B	C	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0~00C	133	118	134	126.5		116.5		159	145	106	5.4	36	32
63A/4	0~00C	164	118	117	126.5		116.5		159	145	106	5.4	36	32
160A/3	0~00	150	162	173	126.5	44	108	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
160A/4	0~00	186	162	173	126.5	44	144	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
250/3	1	253	195	173	146	65	180	75	185	251	162	6.4	81	60	32	2.5	11	19.5
250/4	1	313	195	173	146	65	240	75	185	251	162	6.4	81	60	32	2.5	11	19.5
400/3	2	271	205	173	149	65	192	75	200	260	172	6.4	86	66	50	3	11	20
400/4	2	337	205	173	149	65	250	75	200	260	172	6.4	86	66	50	3	11	20

Type	Grootte van de zekering	Framegrootte en installatiegrootte

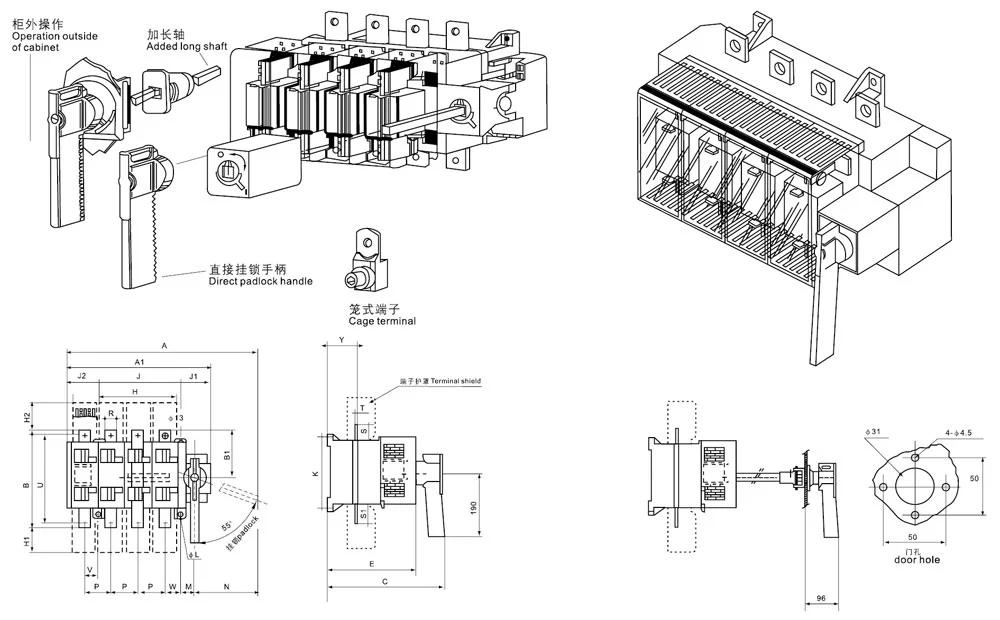

GLR-400~630A		A	A1	B	B1	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	500	285	238	115	221	190	70	79	210	70	65	180	32.5	119	65	32	30	43	5	40.5	208	39.5	7	69
400A/4	2	560	345	238	115	221	255	70	79	210	70	65	180	32.5	119	65	32	30	43	5	24.5	208	39.5	7	69
630A/3	3	550	345	300	150	268	235	100	85	250	100	76	250	38.5	119	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	630	425	300	150	268	315	100	85	250	100	76	250	38.5	119	80	50	50	50	7	34.5	260	445	9	72

Productonderhoud:

1. Voordat de 480 volt, 3-fase en 400 ampère gezekerde hoofdschakelaar in gebruik wordt genomen, moet deze in een verticale positie worden gemonteerd en moet de afdekplaat worden verwijderd.

2. Om een goede kortsluitonderbrekingscapaciteit en stroombegrenzingsprestaties te garanderen, moet de 480 volt 3-fase 400 ampère gezekerde hoofdschakelaar worden uitgerust met zekeringen met de juiste classificatie.

3. Bij het vervangen van een zekering moet eerst het belastingscircuit worden losgekoppeld en het deksel van de hoofdschakelaar worden geopend of verwijderd. De zekering kan vervolgens worden losgemaakt door voorzichtig op de veerklem onder de borgplaat te drukken. Een nieuwe zekering wordt geïnstalleerd door deze langs de geleidesleuf op zijn plaats te schuiven.

4. Hoewel de boogkamer gemakkelijk uit de bovenste houder kan worden geplaatst of teruggetrokken, moet onnodige verwijdering worden vermeden. Tijdens de installatie moet er voorzichtig mee worden omgegaan en langzaam worden ingebracht totdat deze volledig op zijn plaats zit.

5. Om de contacten van de 480 volt 3-fase 400 ampère gezekerde hoofdschakelaar in goede staat te houden, is regelmatige inspectie en reiniging van stof, olie of andere afzettingen vereist. Bovendien moet periodiek smering worden aangebracht op de bewegende delen van het bedieningsmechanisme om een soepele werking te behouden en de levensduur te verlengen.
