Olie-ondergedompelde transformator 11kv tot 0,4kv 800kva

Wenzhou XiFa Electrical Power Equipment Co., Ltd is niet alleen een betrouwbare fabrikant voor de productie van olie-ondergedompelde transformatoren van 11 kv tot 0,4 kv 800 kva, maar levert ook diensten aan energiebedrijven, EPC-aannemers en industriële gebruikers om een betrouwbare stroomvoorziening te realiseren, het energieverbruik te verminderen en ervoor te zorgen dat projecten op tijd in gebruik worden genomen. Wenzhou XiFa streeft ernaar de bedrijfskosten te verlagen bij het maken van olie-ondergedompelde transformatoren van 11 kv tot 0,4 kv 800 kva met laag verlies. Ondertussen zou de fabriek binnen 30 dagen meer dan 50 stuks van 800 kva olie-ondergedompelde transformatoren kunnen produceren om de voltooiing van het project op tijd en met betrouwbare levertijden te garanderen.

Stuur onderzoek

Productomschrijving

Een olie-ondergedompelde transformator 11kv tot 0,4kv 800kva is een apparaat voor energietransformatie dat isolatieolie gebruikt om de bedrijfstemperatuur te regelen en betrouwbare prestaties te behouden. De actieve delen van de olie-ondergedompelde transformator van 11 kv tot 0,4 kv 800 kva zijn ondergebracht in een gelaste stalen tank gevuld met isolerende olie. De olie dient zowel als koelmedium als als elektrisch isolatiemedium, waardoor de tijdens het bedrijf gegenereerde warmte efficiënt kan worden afgevoerd en veilig kan worden afgevoerd. Volgens koelmethoden en capaciteitsclassificaties worden olie-ondergedompelde transformatoren over het algemeen geclassificeerd in natuurlijk gekoelde olie-ondergedompelde transformatoren en geforceerde luchtgekoelde olie-ondergedompelde transformatoren, die ook respectievelijk ONAN en ONAF worden genoemd.

Hoofdcomponenten van een in olie ondergedompelde transformator:

1. Magnetische kern

De magnetische kern verzorgt het pad voor de magnetische flux en vormt het centrale deel van de olie-ondergedompelde transformator van 11 kv naar 0,4 kv 800 kva. Het maakt de overdracht van elektrische energie tussen wikkelingen mogelijk door middel van elektromagnetische inductie.

2. Wikkelingen

De wikkelingen genereren het magnetische veld dat nodig is voor spanningstransformatie. Ze zijn gemaakt van geleidende spoelen die rond de kern zijn gewikkeld, waarvan de wikkelingen zijn geïsoleerd met behulp van speciaal papiermateriaal en beschermende isolatielagen. Naarmate de bedrijfsspanning toeneemt, wordt dikkere isolatie aangebracht om voldoende diëlektrische sterkte en operationele veiligheid te garanderen.

3. Transformatortank

De transformatortank herbergt de kern en wikkelingen om mechanische bescherming te bieden voor de interne constructie. Door op de tank gemonteerde bussen kunnen de wikkelingen op het voedingssysteem worden aangesloten, terwijl de juiste isolatie behouden blijft. Radiatoren die aan de tank zijn bevestigd, vergroten het externe oppervlak, wat de warmteafvoer verbetert en de koelprestaties verbetert.

4. Isolatieolie

Isolatieolie vult de binnenkant van de tank en vervult twee essentiële functies. Het zorgt voor elektrische isolatie tussen onder spanning staande componenten en fungeert als koelmedium. Tijdens bedrijf circuleert de olie op natuurlijke wijze of via geassisteerde stromingspaden rond de wikkelingen en het kernsamenstel. Het voert warmte weg van hotspots en wordt overgebracht naar de tank en radiatoren, waar het wordt afgegeven aan de omgeving.

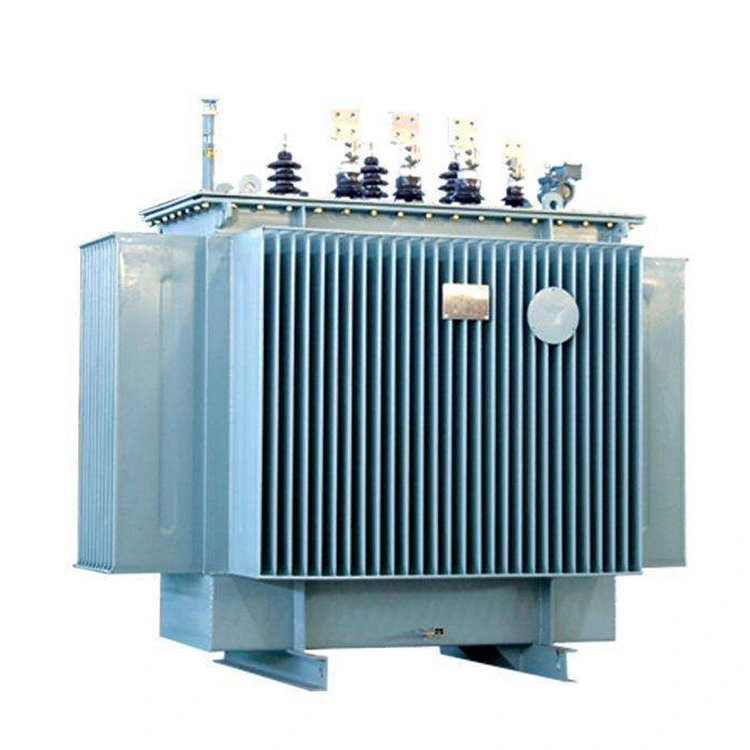

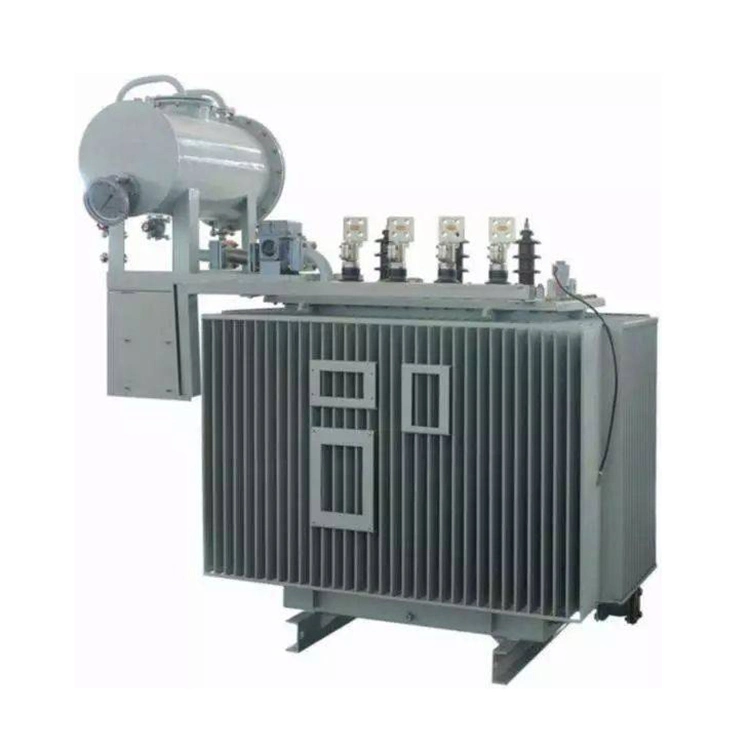

Oil Immersed Transformer 11kv To 0 4kv 800kva

Technische specificatie:

Productnaam		11kv tot 0,4kv 800kva olie-ondergedompelde transformator
Nominaal vermogen		800 kVA
Hoge systeemspanning		12 kV
Nominale primaire spanning		11 kV±2×2,5%
Nominale secundaire spanning		400/230 V
Tik op Wisselaar	Type	DETC of OLTC
	Bereik	±2×2,5%, 5 posities
Efficiëntie		≥ 99%
Impedantie		4,5% met ±10% tolerantie
Maximale temperatuur		≤50 ℃
Relatieve vochtigheid		95%

Belangrijkste voordelen van in olie ondergedompelde transformatoren

1. Uitstekende isolatieprestaties

Olie-ondergedompelde transformatoren van 11 kv tot 0,4 kv 800 kva bieden uitstekende elektrische isolatie dankzij de hoge diëlektrische sterkte van isolerende olie. De olie zorgt ook voor een effectieve warmteafvoer. Het maakt olie-ondergedompelde transformatoren zeer geschikt voor toepassingen met hoge spanning en hoog vermogen. 11kv tot 0,4 kv 800kva olie-ondergedompelde transformatoren worden veel gebruikt in krachttransmissienetwerken, industriële faciliteiten en onderstations waar betrouwbare werking onder veeleisende elektrische omstandigheden vereist is.

2. Efficiënte koeling en lange levensduur

Het koelvermogen van isolerende olie helpt stabiele bedrijfstemperaturen te behouden, zelfs onder zware belasting. Vergeleken met droge transformatoren zorgt het ervoor dat in olie ondergedompelde transformatoren aanhoudende overbelastingen effectiever kunnen omgaan en draagt het bij aan een langere levensduur. Met goed onderhoud blijven veel in olie ondergedompelde transformatoren twee tot drie decennia in gebruik.

3. Kosteneffectieve oplossing

Voor hetzelfde vermogen zijn in olie ondergedompelde transformatoren over het algemeen economischer te vervaardigen dan gietharstransformatoren. Hun lagere initiële investeringskosten maken ze een aantrekkelijke keuze voor nutsbedrijven, industriële projecten en infrastructuurontwikkelingen die op zoek zijn naar een evenwicht tussen prestatie en budget.

4. Betrouwbare werking in zware omgevingen

Olie-ondergedompelde transformatoren van 11 kv tot 0,4 kv 800 kva zijn ontworpen om betrouwbaar te presteren onder uitdagende bedrijfsomstandigheden, waaronder gebieden met hoge omgevingstemperaturen en stoffige omgevingen. Hun robuuste constructie en sterke weerstand tegen externe storingen zorgen voor een stabiele en betrouwbare stroomverdeling in veeleisende omgevingen.
