1000 kva distributie-stroomtransformator 11 tot 33 kv

Vervaardigd door Wenzhou XiFa Electric Power Equipment Co., is de 1000kva distributietransformator 11 tot 33kv speciaal ontworpen om te voldoen aan de eisen van hoogspanningstransmissie in het elektriciteitsnet, spanningsverhoging voor eigen elektriciteitscentrales en krachttransmissie in industriële en mijnbouwgebieden. Door gebruik te maken van siliciumstalen kernen met een hoge magnetische geleidbaarheid en zuivere koperen wikkelingen, beschikt de 1000 kva distributietransformator van 11 tot 33 kv over lage verliezen, een stabiele uitgangsspanning, een sterke weerstand tegen onbalans in de belasting en een betrouwbare werking. Bovendien ondersteunen we grootschalige bestellingen en kunnen we de producten binnen een kortere tijd aan u leveren. Welkom binnenlandse en buitenlandse klanten om onze fabriek te bezoeken!

Stuur onderzoek

Productomschrijving

De 1000 kva distributietransformator 11 tot 33 kv is een belangrijke elektrische middenspanningsapparatuur, vervaardigd in overeenstemming met de IEC 60076- en GB 1094-normen. Het zet 11 kV ingangsvermogen om naar 33 kV uitgangsvermogen, waardoor energieoverdracht tussen spanningsniveaus wordt gerealiseerd, wat veel wordt gebruikt in industrieparken, elektriciteitscentrales, modernisering van landelijke netwerken en grote industriële ondernemingen.

Door gebruik te maken van de YNd11-vectorgroep, CRGO-kern van siliciumstaal en wikkelingen van zuiver koper, beschikt de 1000kva-distributietransformator van 11 tot 33 kv over een laag energieverbruik, een sterke overbelastingscapaciteit en stabiele prestaties. Met ±2×2,5% onbelaste spanningsregeling zorgt het voor een stabiele output, en de hermetisch afgesloten structuur is geschikt voor installatie binnen en buiten, waardoor betrouwbare stroomondersteuning wordt geboden voor verschillende scenario's.

1000 kva distributietransformator 11 tot 33 kv wordt voornamelijk gebruikt in de spanningsverhogende scenario's van middenspanningsnetten.

De specifieke toepassingsgebieden zijn onder meer:

1.Industriële parken, grote industriële en mijnbouwondernemingen: Zet de 11 kv-stroom die wordt opgewekt door hun eigen energiecentrales of verkregen uit het elektriciteitsnet om in 33 kv-hoogspanningsstroom voor interne stroomtransmissie en stroomtoevoer naar grote apparatuur.

2. Energiecentrales en onderstations: gebruikt als spanningsverhogende apparatuur voor stroomaggregaten, waarbij het laagspanningsvermogen dat door de generatoren wordt gegenereerd, wordt omgezet in hoogspanningsvermogen van 33 kV en wordt aangesloten op het middenspanningsnet.

3. Upgrade van het elektriciteitsnet op het platteland: verhoog het spanningsniveau van het elektriciteitsnet op het platteland, verminder transmissieverliezen en zorg voor de stabiliteit van de elektriciteitsvoorziening op het platteland.

4. Grote bouwplaatsen en tijdelijke stroomvoorzieningsprojecten: Zorg voor stabiele 33 kv hoogspanningsstroom voor grote bouwmachines en tijdelijke stroomvoorzieningssystemen.

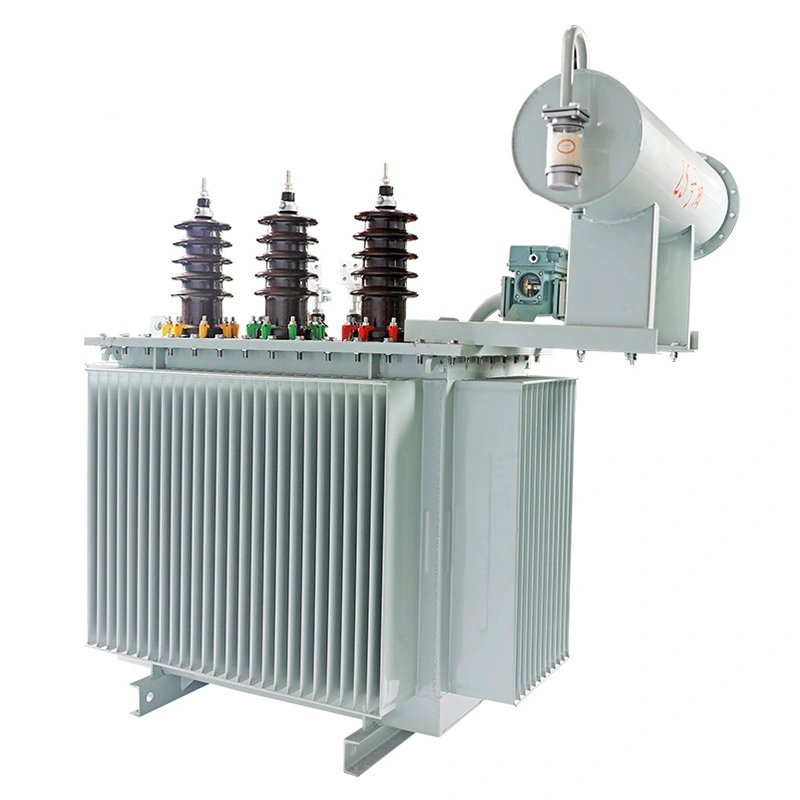

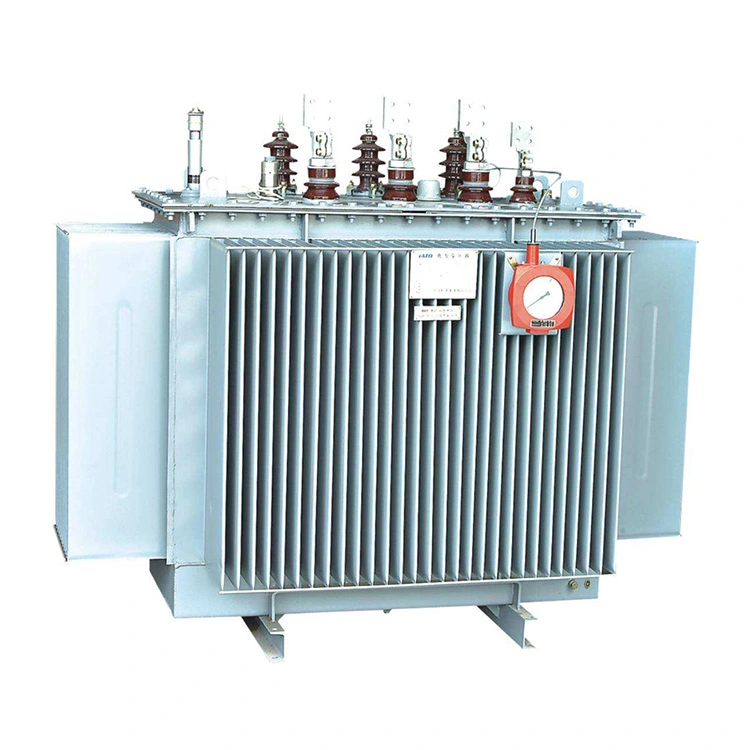

1000kva Distribution Power Transformer 11 To 33kv

Technische parameter:

Artikelnaam	1000kva distributietransformator 11 tot 33kv
Nominaal vermogen	1000 kVA
Nominale spanningsverhouding	11kV / 33KV
Nominale frequentie	50 Hz
Vectorgroep	JNd11
Koelmethode	ONAN
Methode voor spanningsregeling	NLTC
Tik op Bereik	±2×2,5%
Kortsluitimpedantie (VK)	6,5% (75℃)
Geen belastingsverlies (P₀)	S11: ≤1200W; S13: ≤800W
Belastingsverlies (Pₖ, 75℃)	S11: ≤8500W; S13: ≤7200W
Geen belastingsstroom (I₀)	≤1,0%
Spanningsregelsnelheid	≤3,0%

Vraag: Wat zijn de onderhoudsnormen voor transformatorolie? Wanneer is olieaanvulling of -vervanging nodig?

A: Deze 1000 kva distributietransformator 11 tot 33 kv heeft een volledig afgedichte structuur. Bij normaal gebruik zonder olielekkage is het niet nodig om regelmatig olie bij te vullen.

Onderhoudsrichtlijnen: Neem elke 1 tot 2 jaar monsters om de transformatorolie te testen en test de doorslagspanning, het vochtgehalte en de zuurwaarde. Als het oliepeil onder de standaardschaal ligt, de oliekleur donker en troebel is, het vochtgehalte de norm overschrijdt of de isolatiesterkte afneemt, is tijdige olieaanvulling of algehele olieverversing vereist. Het is ten strengste verboden om transformatorolie van verschillende merken of verschillende fabrikanten te mengen. Na het vervangen van de olie is een grondige afzuiging vereist om lokale afvoerfouten veroorzaakt door luchtbellen in de olie te voorkomen.

Vraag: Wat is de standaard kortsluitimpedantiewaardeset van 1000 kva distributietransformator 11 tot 33 kv? Wat is de betekenis van deze instelling?

A: De standaard kortsluitimpedantie is ingesteld op 6,5%. Deze waarde is de nationale standaard en de IEC-standaardinstelling voor 1000 kva-distributietransformatorniveaus van 11 tot 33 kv. Het kan niet willekeurig worden gewijzigd.

De betekenis van het kernontwerp ligt in: ten eerste beperkt het effectief de piekkortsluitstroom tijdens kortsluitfouten in het net, vermindert het de impact van kortsluit-elektromotorische kracht op de transformatorwikkelingen en kern, en vermijdt het grote fouten zoals vervorming van de wikkeling en kernschade; Ten tweede komt het overeen met de kortsluitcapaciteit van het middenspanningsnet, zorgt het voor de nauwkeurige coördinatie van de instellingen van stroomopwaartse en stroomafwaartse schakelapparatuur en relaisbeveiligingsapparatuur, voorkomt het overschakelen van fouten en garandeert de stabiliteit van het gehele middenspanningsdistributiesysteem; Ten derde regelt het de spanningsaanpassingssnelheid van de 1000 kva distributietransformator 11 tot 33 kv, vermijdt overmatige spanningsafwijkingen tijdens belastingsschommelingen en zorgt ervoor dat de kwaliteit van de voeding aan de normen voldoet.
