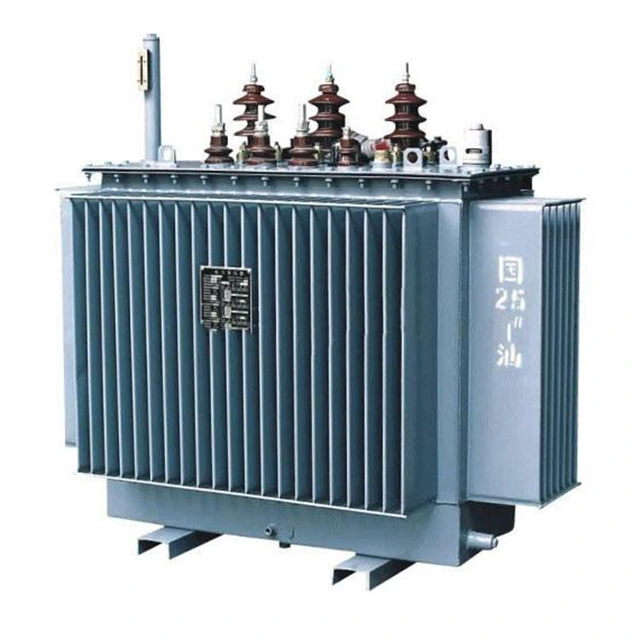

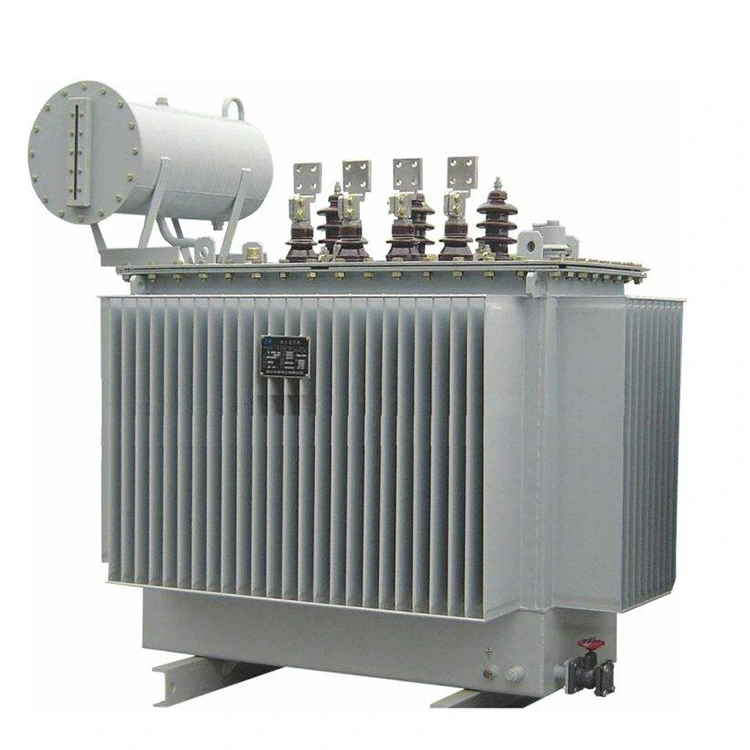

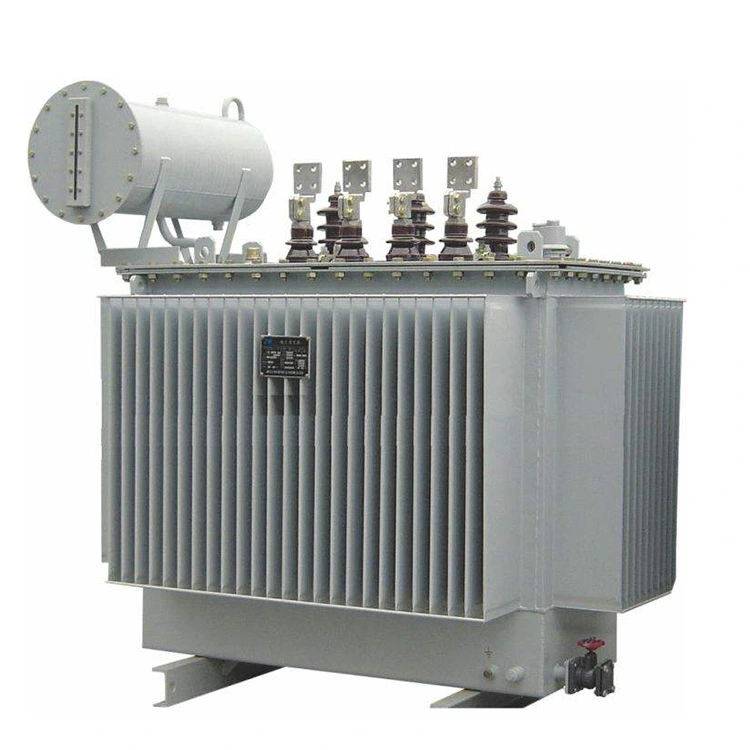

Elektrische 3-fase 10kv 400kva stroomtransformator

Elektrische 3-fase 10kv 400kva-stroomtransformator bestaat voornamelijk uit componenten zoals de kern, wikkelingen, olietank, koelapparaat en beveiligingsapparaat. De kernen nemen allemaal een kerntypestructuur aan, en meestal maakt de kerntypestructuur gebruik van het overlappende assemblageproces. De wikkelingen vormen het circuitgedeelte van de driefasige stroomtransformator.

De hoog- en laagspanningsbussen van de driefasige 10kv 400kva-stroomtransformator zijn porseleinen geïsoleerde buizen die geleiders bevatten. Ze worden gebruikt voor het bevestigen en isoleren van de verbindings- en uitgangseinden van de primaire en secundaire wikkelingen van de transformator.

De olietank bestaat uit een tanklichaam, een tankdeksel, een warmteafvoerapparaat en een olieafvoerklep. De belangrijkste functies zijn het integreren van de transformator in een geheel en het zorgen voor warmteafvoer. Binnenin zitten wikkelingen, een kern en transformatorolie.

De olie van een driefasige 10kv 400kva-voedingstransformator heeft niet alleen de functies van circulerende koeling en warmteafvoer, maar heeft ook een isolerend effect. Er is een bepaalde afstand tussen de wikkelingen en het tanklichaam (tankwanden en tankbodem), die wordt geïsoleerd door de isolatielaag van de olie in de tank.

Explosieveilige buis, zijn functie is om explosie-ongelukken in de brandstoftank te voorkomen. De tapwisselaar wordt gebruikt om het aantal windingen in de wikkelingen van de transformator te wijzigen om de uitgangsspanning van de transformator aan te passen. De methode waarbij een driefasige 10kv 400kva-stroomtransformator de spanning regelt, is door kranen op een van de wikkelingen in te stellen, een deel van de windingen in de wikkeling te verwijderen of toe te voegen, waardoor het aantal windingen verandert en het doel van het veranderen van de spanningsverhouding wordt bereikt.

Technische parameter:

Vraag: Hoe verspreidt de kern van een driefasige 10kv 400kva-stroomtransformator warmte?

A: Tijdens de normale werking van een transformator genereert de kern warmte als gevolg van ijzerverlies. Hoe groter het gewicht en volume van de kern, hoe meer warmte deze produceert. De temperatuur van de transformatorolie boven de 95 graden is onderhevig aan veroudering, dus de oppervlaktetemperatuur van de kern moet zoveel mogelijk onder deze temperatuur worden gehouden. Dit vereist dat de warmteafvoerstructuur van de kern de warmte van de kern snel afvoert. De warmtedissipatiestructuur is voornamelijk bedoeld om het warmtedissipatieoppervlak van de kern te vergroten. De warmtedissipatie van de kern omvat hoofdzakelijk de warmtedissipatie van oliekanalen en de warmtedissipatie van de luchtkanalen van de kern.

In olie-ondergedompelde transformatoren met grote capaciteit worden oliekanalen vaak tussen de lamellen van de kern geplaatst om het warmtedissipatie-effect te versterken. Er zijn twee soorten oliekanalen: de ene loopt evenwijdig aan de siliciumstaalplaten en de andere staat loodrecht op de staalplaten. De laatste opstelling heeft een beter warmteafvoereffect, maar de structuur is complexer.

Bij droge transformatoren is de kern luchtgekoeld. Om ervoor te zorgen dat de kerntemperatuur de toegestane waarde niet overschrijdt, worden vaak luchtkanalen in de ijzeren kernkolommen en jukken geïnstalleerd.
