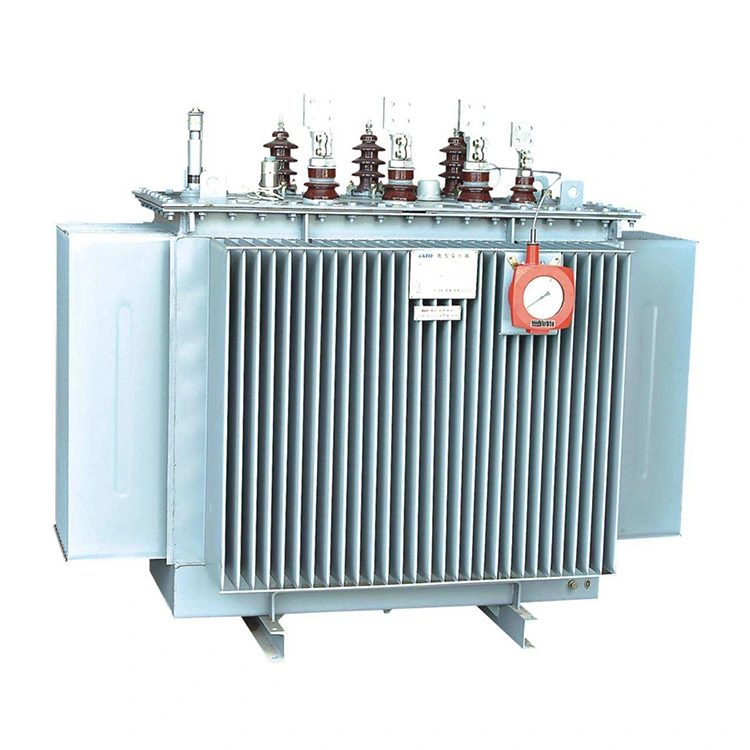

10kv 1600kva olie-ondergedompelde stroomtransformator

Wenzhou Xifa Electric Power Equipment Co., Ltd., gevestigd in Wenzhou, provincie Zhejiang, is een uitstekende transformatorfabrikant die bekend staat om zijn betrouwbaarheid. We leveren al bijna 20 jaar transformatoren van hoge kwaliteit en tegen een redelijke prijs aan overheids- en persoonlijke projecten over de hele wereld, waardoor we een reputatie van uitmuntendheid hebben opgebouwd. Het bedrijf heeft geavanceerde technologieën uit zowel binnenlandse als internationale bronnen geïntroduceerd, de nieuwste materialen gebruikt en het ontwerp geoptimaliseerd voor de productie van een olie-ondergedompelde transformator van 10 kv 1600 kva. Dit heeft de productstructuur redelijker gemaakt, waardoor de elektrische sterkte, mechanische sterkte en warmteafvoercapaciteit van het product aanzienlijk zijn verbeterd.

Stuur onderzoek

Productomschrijving

De kern van een olie-ondergedompelde transformator van 10 kv 1600 kva wordt gemaakt door koudgewalste siliciumstaalplaten van hoge kwaliteit te stapelen. Dit vermindert het nullastverlies en de nullaststroom aanzienlijk. De kern is met elkaar verbonden om de dichtheid te garanderen en het geluid te minimaliseren. Zowel de hoogspannings- als de laagspanningswikkelingen zijn gewikkeld met zuurstofvrij koper. De laagspanningswikkeling heeft een dubbele spiraal- of vierspiraalstructuur, terwijl de hoogspanningswikkeling een meerlaagse cilindrische structuur aanneemt.

De 10kv 1600kva olie-ondergedompelde stroomtransformator maakt gebruik van de Dyn11-technologie, die de impact van harmonischen op het elektriciteitsnet vermindert en de kwaliteit van de stroomvoorziening verbetert. Het heeft een volledig afgedichte structuur, wat de levensduur verlengt.

10kv 1600kva olie-ondergedompelde transformator is onderhoudsvrij en het daadwerkelijk gemeten geluid is lager dan de standaard. In tegenstelling tot gewone olie-ondergedompelde transformatoren hebben volledig afgedichte transformatoren geen olietank nodig. Veranderingen in het olievolume kunnen automatisch worden aangepast en gecompenseerd door de elasticiteit van de golfplaten in de olietank.

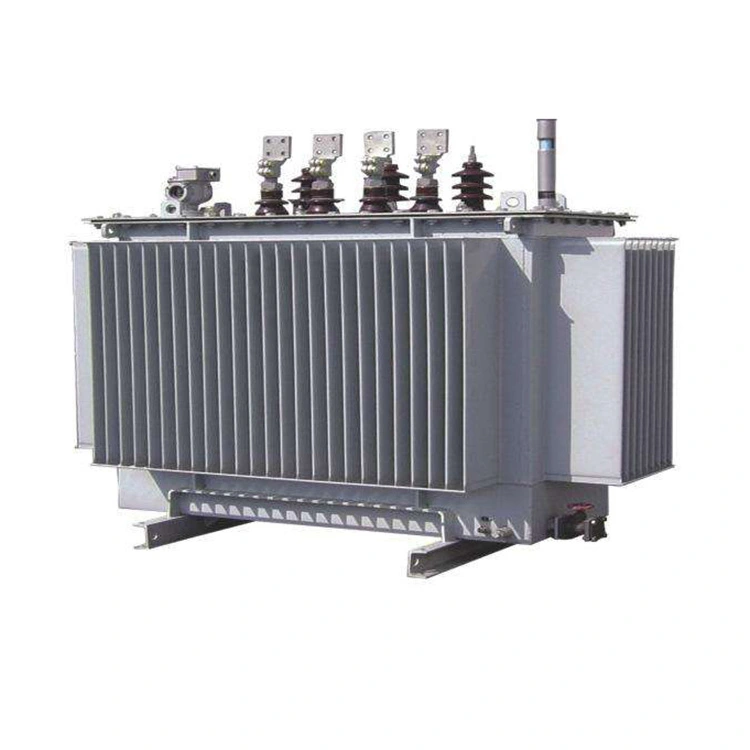

10kv 1600kva Oil Immersed Power Transformer

Technische parameter:

Productnaam	10kv 1600kva olie-ondergedompelde transformator
Hoge druk (KV)	10KV
Bereik hogedrukkraan (%)	±5 /±2 ×2,5%
Lage druk (KV)	0,4 kV
Vectorgroepssymbool	Dyn11/Yyn0
GEEN belastingsverlies (W)	1640 W
Belastingsverlies (W)	14500 W
GEEN belastingsstroom (%)	0,8%
Kortsluitimpedantie (%)	4,5%

De kenmerken van de 10kv 1600kva olie-ondergedompelde transformator

1.De kern wordt gemaakt door 0,18 tot 0,3 millimeter dikke georiënteerde siliciumstaalplaten te stapelen door middel van stempel- en knipprocessen, wat een goede stabiliteit garandeert.

2.De spoel is gemaakt van puur koper. Voor hoogspanningscircuits wordt geëmailleerde polyimidedraad gebruikt; terwijl voor laagspanningscircuits zuurstofvrije koperdraad of koperfolie wordt gebruikt om de kortsluitweerstand te verbeteren.

3. "Het gebruik van het 'Dyn11'-verbindingssymbool kan de invloed van harmonischen van hoge orde vermijden. Het is effectief bestand tegen de impact van niet-gecompenseerde belastingen en verbetert de kwaliteit van de stroomvoorziening."

4. De 10kv 1600kva olie-ondergedompelde transformator maakt gebruik van vacuümolie-injectie om luchtbellen uit de kern te verwijderen, waardoor de stabiliteit van de isolatieprestaties wordt gegarandeerd.

5. De transformator ondergaat strenge inspecties voordat hij de fabriek verlaat en voldoet volledig aan de IEC- en ISO-normen.

Het productieproces en de structuur van volledig afgedichte olie-ondergedompelde transformatoren zijn anders dan die van gewone olie-ondergedompelde transformatoren.

(1) Het lichaam van de volledig afgedichte, in olie ondergedompelde transformator is onder vacuüm gevuld met olie, waardoor vocht en lucht volledig uit de isolatiematerialen worden verwijderd, waardoor de operationele levensduur van de transformator op lange termijn wordt gegarandeerd.

(2) Voor de volledig afgedichte 10kv 1600kva olie-ondergedompelde stroomtransformatoren, gebruikt de olietank een gegolfde tank of een opvouwbaar warmteafvoerapparaat, en wordt het oliereservoir geëlimineerd. De verandering in het olievolume wordt gecompenseerd door de elasticiteit van de olietank.

Omdat het lichaam van de volledig afgedichte olie-ondergedompelde transformator geïsoleerd is van de lucht, is er geen contact tussen de olie en de lucht, waardoor de isolatie niet vochtig wordt en de verouderingssnelheid aanzienlijk wordt verminderd. Hierdoor wordt de betrouwbaarheid en levensduur van de transformator verbeterd. Er is geen inspectie vóór gebruik nodig, waardoor gebruikers kosten kunnen besparen.
