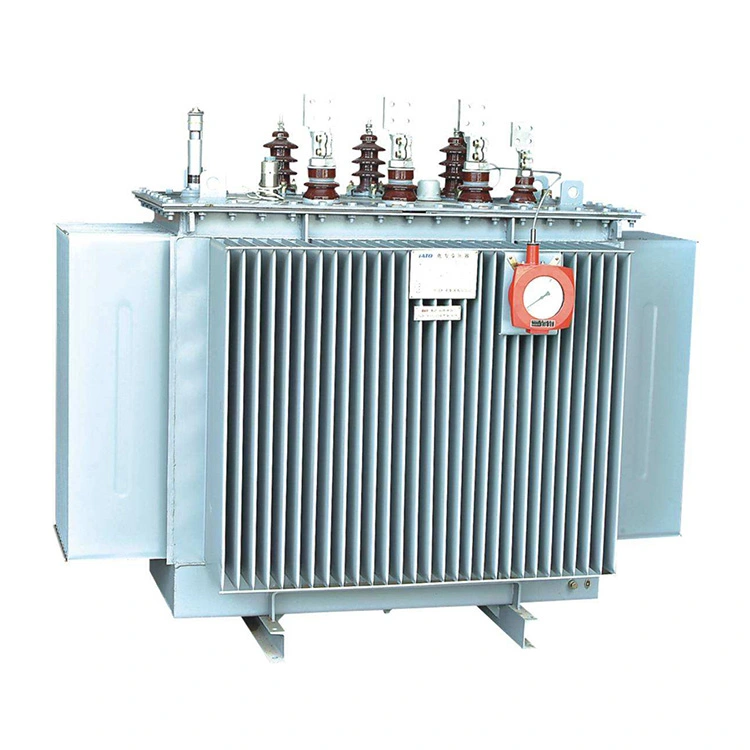

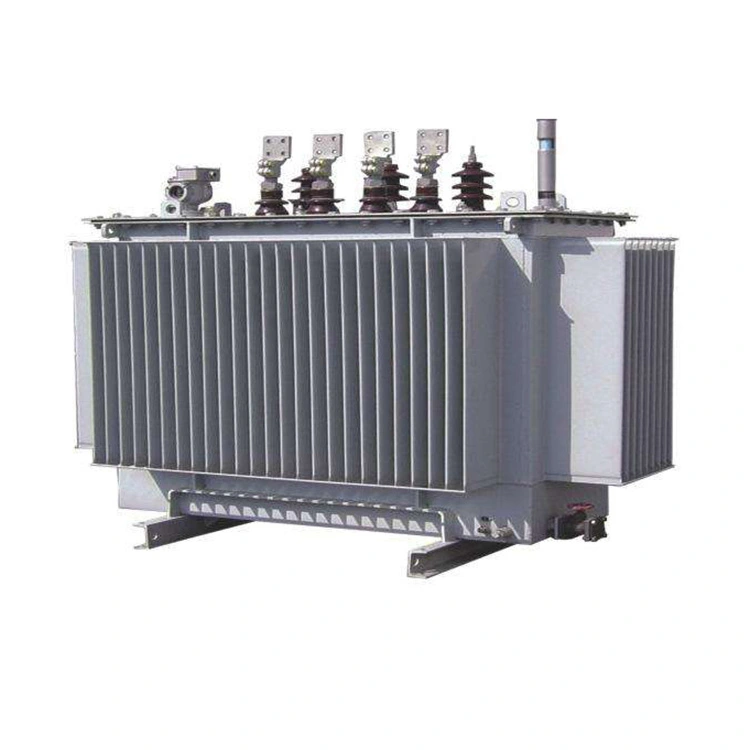

11kv 1000 Kva op belastingskraan Wisselstroomtransformator

De kern van 11kv 1000 kva bij het wisselen van de belastingstransformator maakt allemaal gebruik van hoogwaardige graangeoriënteerde koudgewalste siliciumstaalplaten. De structuur is volledig hellend en zonder gaten, en de kern heeft een getrapte vorm met meerdere niveaus, met drie of vijf naden. Het luchtverlies en het geluid zijn laag. De gewalste kern wordt met behulp van speciale apparatuur direct gerold, zonder naden, waardoor de magnetische weerstand wordt verminderd en er weinig luchtverlies ontstaat.

Voor de wikkelingen wordt koperdraad van hoge kwaliteit gebruikt. Ze worden gemaakt door zuurstofvrije koperen staven of koperen spoelen te trekken. De vormen omvatten cilindrische, nieuwe spiraalvormige en gesplitste typen, enz., Wat ervoor zorgt dat de 11kv 1000 kva bij belastingswisselstroomtransformator voldoende elektrische sterkte, mechanische sterkte en warmteafvoercapaciteit heeft.

De olietank is gemaakt van aan elkaar gelaste stalen platen van hoge kwaliteit. De componenten voor warmteafvoer maken gebruik van koellichamen van het chiptype, expansiekoellichamen of gegolfde olietanks. De olietank ondergaat betrouwbare afdichtingstesten in de fabriek. Nadat de binnen- en buitenoppervlakken met zuur zijn gewassen en gefosfateerd, wordt de 11kv 1000 kva op de wisselstroomtransformator van de laadkraan geverfd met drie basis- en één oppervlaktecoating, die zowel corrosiebestendig als elegant is.

Technische specificatie:

Vraag: Waarom worden siliciumstaalplaten gebruikt als de kern van 11kv 1000 kva bij vermogenstransformatoren voor belastingaftakkingen?

A: De gewone transformatorkernen zijn meestal gemaakt van siliciumstaalplaten. Siliciumstaal is een staalsoort die silicium bevat, waarbij het siliciumgehalte varieert van 0,8% tot 4,8%. Het gebruik van siliciumstaal als kern van een transformator komt omdat siliciumstaal zelf een zeer magnetisch materiaal is. In een bekrachtigde spoel kan deze een grote magnetische inductie-intensiteit genereren, waardoor het volume van de transformator wordt verminderd.

We weten dat de 11kv 1000 kva-transformator met wisselstroom in werkelijkheid werkt onder wisselstroom. Vermogensverlies treedt niet alleen op in de weerstand van de spoel, maar is door de wisselende elektromagnetische invloed ook aanwezig in de ijzeren kern. Het vermogensverlies in de ijzeren kern wordt gewoonlijk "ijzerverlies" genoemd en wordt veroorzaakt door twee redenen: de ene is "hysteresisverlies" en de andere is "wervelstroomverlies".

Hysteresisverlies is het ijzerverlies dat door de kern wordt gegenereerd tijdens magnetisatie als gevolg van het hysteresisverschijnsel. De omvang van dit verlies is evenredig met het gebied dat wordt omsloten door de magnetische hysteresislus van het materiaal. De magnetische hysteresislus van siliciumstaal is smal, dus het gebruik ervan als kern van een transformator resulteert in minder hysteresisverlies, waardoor de verwarmingsgraad aanzienlijk wordt verminderd.

Ondertussen kan siliciumstaal, dankzij de aanwezigheid van siliciumelementen, de soortelijke weerstand van het ijzeren kernmateriaal aanzienlijk verhogen, waardoor de geïnduceerde wervelstromen die worden gegenereerd door het wisselende magnetische veld in de ijzeren kern effectief worden onderdrukt, en wervelstroomverliezen aanzienlijk worden verminderd.

De gelamineerde en gestapelde structuur van siliciumstaalplaten, gecombineerd met hun eigen kenmerken met laag verlies, zorgt ervoor dat de ijzeren kern van de 11 kv 1000 kva bij belastingaftakkingstransformator een lagere temperatuurstijging heeft onder AC-omstandigheden met netfrequentie, en energiezuiniger en stabieler werkt.
