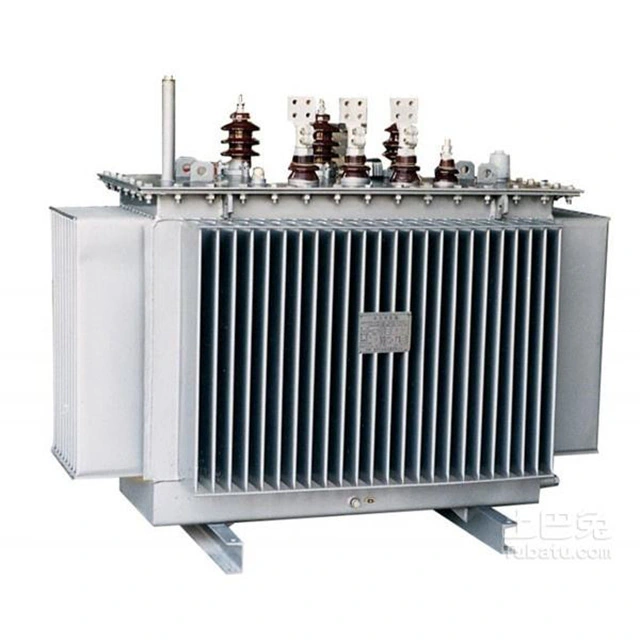

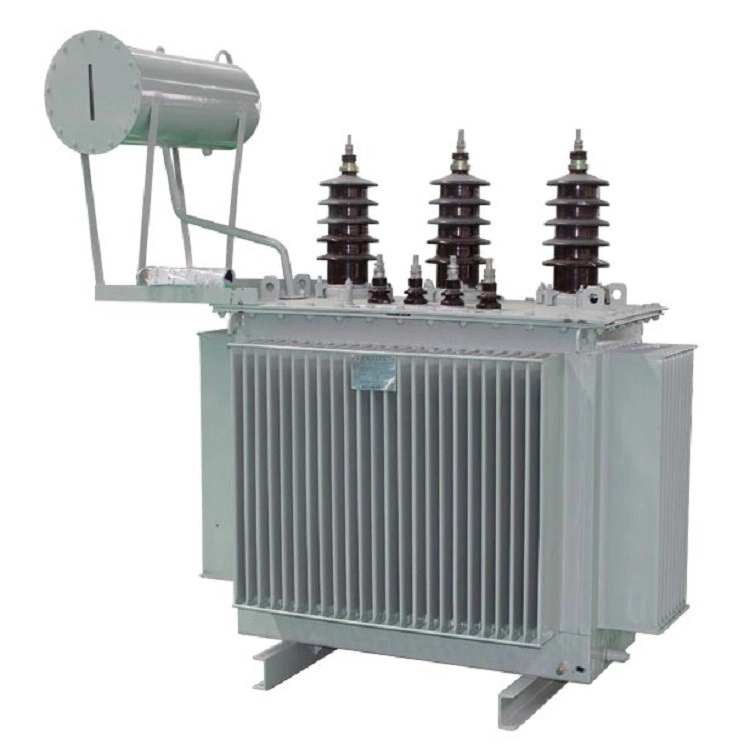

500kva distributie-elektrische energietransformator

De elektrische stroomtransformator van 500 kva heeft de volgende belangrijke voordelen: geavanceerde isolatietechnologie voor verbeterde veiligheid. Geluidsarme werking en minimale onderhoudsvereisten. Het is speciaal ontworpen voor efficiënt gebruik in commerciële en industriële omgevingen, met een capaciteit van 500 kVA die zowel kosteneffectiviteit als milieuprestaties biedt.

Gebruikers kunnen kiezen voor aluminium wikkelingen om een ​​evenwicht te vinden tussen kosten en efficiëntie, of koperen wikkelingen voor betere geleiding, lagere verliezen en superieure hittebestendigheid.

De temperatuurstijging kan worden geselecteerd op 150℃, 115℃ of 80℃. Deze laatste kunnen de efficiëntie verbeteren en de levensduur van de isolatie verlengen bij hoge omgevingstemperaturen of continue belastingen, en kunnen materialen gebruiken tot 220°C of hoger.

De behuizingstypen van de 500 kva elektrische voedingstransformator omvatten geventileerde NEMA 1-behuizingen die geschikt zijn voor droge binnenomgevingen, NEMA 3R-behuizingen met regendichte afdekkingen die geschikt zijn voor buiten-/vochtige omgevingen, en volledig gesloten behuizingen die geschikt zijn voor stofdichte, vochtbestendige, corrosieve of gevaarlijke omgevingen.

Technische parameter:

Waarom zou je niet een heel stuk siliciumstaal als kern gebruiken, in plaats van het tot een plaat te verwerken?

Dit komt omdat een plaatachtige kern een ander type ijzerverlies, "wervelstroomverlies", kan verminderen. Wanneer de elektrische transformator van 500 kva werkt, is er een wisselstroom in de spoel en is de magnetische flux die deze genereert van nature alternerend. Deze veranderende magnetische flux genereert een geïnduceerde stroom in de ijzeren kern. De geïnduceerde stroom die in de ijzeren kern wordt gegenereerd, circuleert in een cirkelvormig patroon binnen het vlak loodrecht op de magnetische flux, daarom wordt dit een wervelstroom genoemd. Wervelstroomverlies zorgt er ook voor dat de ijzeren kern opwarmt.

Om wervelstroomverlies te verminderen, wordt de ijzeren kern van de 500 kva elektrische stroomtransformator gemaakt door onderling geïsoleerde platen van siliciumstaal te stapelen, zodat de wervelstroom in een smal, langwerpig circuit door een kleinere dwarsdoorsnede vloeit, waardoor de weerstand op het wervelstroompad toeneemt. Tegelijkertijd verhoogt het silicium in het siliciumstaal de soortelijke weerstand van het materiaal, wat ook een rol speelt bij het verminderen van de wervelstroom.

Voor elektrische transformatorkernen met een distributie van 500 kva worden doorgaans 0,35 mm dikke koudgewalste siliciumstaalplaten geselecteerd. Afhankelijk van de grootte van de vereiste kern, wordt deze in lange platen gesneden. Om de wervelstroom te verminderen, geldt in theorie dat hoe dunner de siliciumstaalplaat en hoe smaller de overlappende plaatstroken, hoe beter het effect. Dit vermindert niet alleen het wervelstroomverlies, verlaagt de temperatuurstijging, maar bespaart ook het materiaal van siliciumstaalplaten.

Bij het maken van transformatorkernen van siliciumstaalplaat is dit echter niet alleen gebaseerd op de bovengenoemde gunstige factoren, omdat het op deze manier maken van de ijzeren kern de werktijd aanzienlijk zal verlengen en de effectieve dwarsdoorsnede van de ijzeren kern zal verminderen. Daarom is het bij het maken van transformatorkernen met siliciumstaalplaten noodzakelijk om rekening te houden met de specifieke situatie, de voor- en nadelen af ​​te wegen en de optimale maat te kiezen.

Werkplaats

Apparatuur

Test
