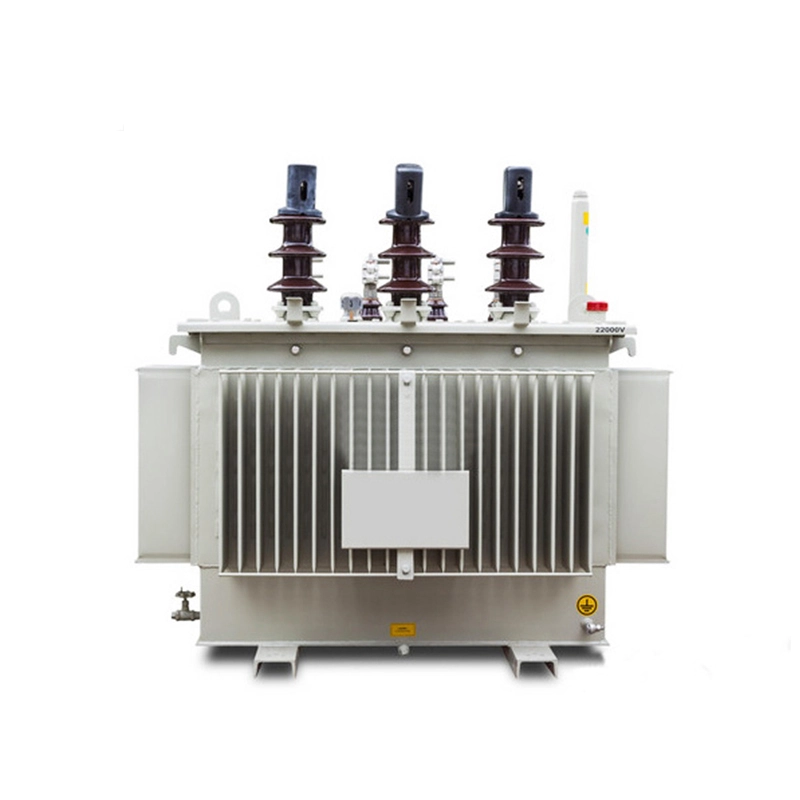

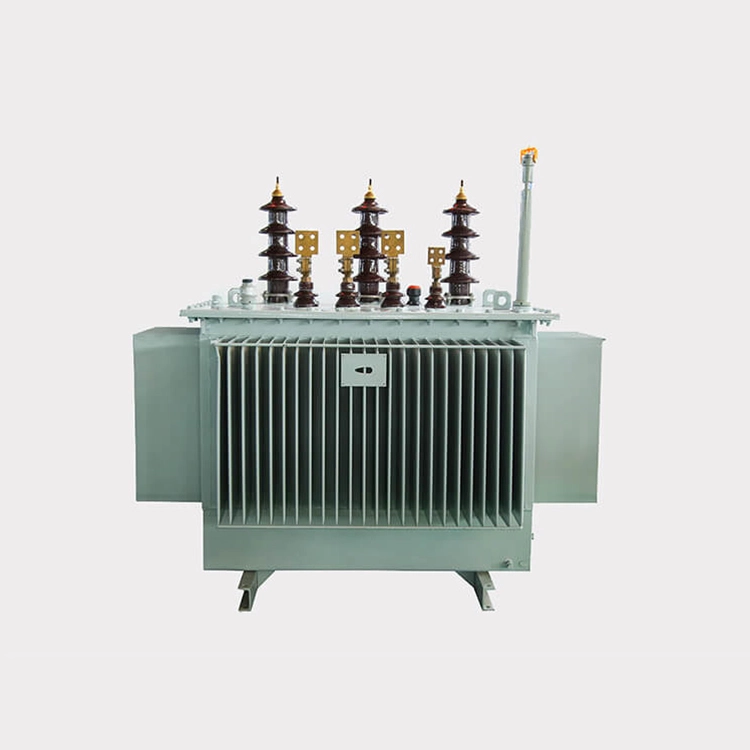

22kv naar 400v 200kva stroomtransformator

22kv naar 400v 200kva stroomtransformator is een onmisbare belangrijke elektrische apparatuur op het gebied van krachtoverbrenging en -distributie. Het bereikt spanningstransformatie en krachtoverbrenging op basis van het principe van elektromagnetische inductie. De apparatuur bestaat hoofdzakelijk uit een kern, wikkelingen, warmtedissipatiestructuur en veiligheidsbeschermingscomponenten, met een stabiele structuur en betrouwbare werking.

22kv naar 400v 200kva transformator maakt gebruik van hoogwaardige koudgewalste georiënteerde siliciumstaalplaten met hoge magnetische permeabiliteit als materiaal en gebruikt het meertraps progressieve lamineerproces van 45 ° met volledige helling, dat ervoor zorgt dat er geen belastingsverlies is en dat de nullaststroom aanzienlijk wordt verminderd, en het geluidsniveau wordt verlaagd.

Voor de laagspanningswikkeling van een 22kV tot 400V 200kva-voedingstransformator, behalve voor kleine capaciteitswikkelingen die koperdraden gebruiken, is de algemene structuur een cilindrische structuur, gewikkeld met koperfolie; de hoogspanningswikkeling heeft een meerlaagse cilindrische structuur, waarbij gebruik wordt gemaakt van met papier beklede platte draden of geëmailleerde draden.

Door dezelfde wikkeltechniek toe te passen en een hogesnelheidswikkelmachine te gebruiken, wordt ervoor gezorgd dat de wikkelspanning constant blijft en dat de draadbundel dicht bij elkaar wordt geplaatst, waardoor een evenwichtige verdeling van de ampère-winding, een magnetisch veld met lage lekkage, hoge mechanische sterkte en sterke anti-kortsluitmogelijkheden wordt bereikt.

Technische parameter:

Functies:

1. Hoge efficiëntie en energiebesparing

Het gemiddelde nullastverlies van een 22kV tot 400v 200kva-voedingstransformator wordt met 30% verminderd in vergelijking met de GB/T6451-standaard, het gemiddelde belastingsverlies wordt met 25% verminderd en de bedrijfskosten worden gemiddeld met 20% verlaagd.

2. Hoge betrouwbaarheid

22kv tot 400v 200kva stroomtransformatoren hebben een sterk anti-kortsluitvermogen en een volledig afgedicht structuurontwerp kan voorkomen dat zuurstof en vocht binnendringen, waardoor de veroudering van de isolatie wordt vertraagd en de levensduur wordt verlengd.

3.Levensduur en onderhoudsvrije werking

Tijdens de normale gebruiksperiode hoeft de transformatorolie niet te worden vervangen. De onderhoudskosten zijn laag en de ontwerplevensduur kan meer dan 20 jaar bedragen.

Vraag: Wat is de structuur en afdichtingsmethode van de olietank van de 22kv tot 400v 200kva vermogenstransformator? Hoe wordt het oppervlak van de brandstoftank behandeld?

A: Er wordt gebruik gemaakt van een gegolfde olietank met een volledig afgedichte structuur (de tankrand kan worden gelast of vastgeschroefd). De golfplaten worden gevormd door het vouwen van koudgewalste stalen platen, die de functie hebben van warmteafvoer en het aanpassen van het olievolume door elastische vervorming, en kunnen het oliereservoir vervangen. En wat de afdichtingstechnologie betreft: geïmporteerde semi-vloeibare siliconen worden gebruikt als afdichtingsmateriaal van een 22kV tot 400V 200kva-voedingstransformator, die bestand is tegen hoge temperaturen en niet gemakkelijk veroudert, en goede afdichtingsprestaties heeft. Alle bevestigingsmiddelen gebruiken zelfborgende anti-losmaakmoeren.

Bovendien wordt de olietank behandeld met zandstralen, roestverwijdering en elektrostatisch poederspuiten (zoals epoxyhars- of acrylharscoatings), met een verffilmdikte van meer dan 150 μm, wat corrosiebestendigheid, weersbestendigheid en anti-verouderingseigenschappen oplevert.
