480v 400 Amp 3-fasige scheidingsschakelaar

Wenzhou XiFa Electric Power Equipment Co., Ltd is een deskundige fabriek die 480v 400 ampère 3-fase hoofdschakelaar produceert. Om zonder vertraging een korte doorlooptijd te garanderen, heeft Wenzhou XiFa Electric Power Equipment Co., Ltd de inventaris van een 400 ampère 3-fase hoofdschakelaar in opslag. De grote volumebestellingen moeten 7 tot 15 werkdagen na de geplaatste bestelling worden voorbereid. Ondertussen kon Wenzhou XiFa Electric Power Equipment Co., Ltd een 400 ampère 3-fase hoofdschakelaar aanpassen aan de eisen van klanten, zoals spanningsniveau, gebruiksomgeving, enz.

Stuur onderzoek

Productomschrijving

De driefasige scheidingsschakelaar van 480 V, 400 ampère moet driefasige AC-stroom van 400 ampère voeren in de gesloten stand. Het heeft een eenvoudig en compact ontwerp van de structuur dat op grote schaal wordt toegepast in compacte onderstations en elektrische panelen. Het belangrijkste kenmerk van de 480 V 400 A driefasige scheidingsschakelaar is dat er geen boogdoving mogelijk is en dat er geen belasting is.

De driefasige scheidingsschakelaar van 480 V en 400 ampère zorgt voor een zichtbare en betrouwbare ontkoppeling om de bescherming van de operator tijdens onderhoud te garanderen. De functie van de driefasige scheidingsschakelaar van 480 V en 400 ampère is het ontkoppelen van de stroom in een omgeving zonder belasting. Dat wil zeggen dat de driefasige scheidingsschakelaar van 480 V en 400 ampère vóór de stroomonderbreker sluit en uitschakelt na de stroomonderbreker in het stroomdistributiesysteem.

480v 400 Amp 3 Phase Disconnect Switch

Productieparameter:

lde (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Diëlektrische sterkte (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Werkstroom le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750 V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220 V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440 V DC21	100	125	160	200	315	400	400	500
440V gelijkstroom22	100	125	160	200	315	400	400	500
440V gelijkstroom23	100	125	160	200
Motorvermogen (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
LCW (KA Rms,0,1S/1,0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Maken en breken van capaciteit
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (KA-piekwaarde)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Mechanische levensduur (tijden)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Elektrische levensduur (tijden)
Ue=660V Nominale stroom le
COS∮=0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮=0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮=0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Gewicht (kg)
3 palen	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 palen	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Bedrijfskoppel (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

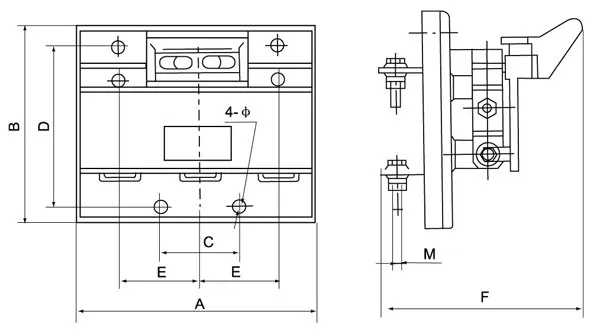

Wringtype voorzijde

Nominale stroom (A)	Framemaat (mm)					Installatiegrootte (mm)
Nominale stroom (A)	A	B	E	F	M	C	D	φ
200	190	170	70	155	M8	70	140	φ7
400	220	220	80	170	M12	80	190	φ7
630	270	300	100	170	M16	100	140	φ9
1000	320	320	120	195	2-M12	120	140	φ10
1600	360	360	130	215	4-M12	130	140	φ11

480v 400 Amp 3 Phase Disconnect Switch

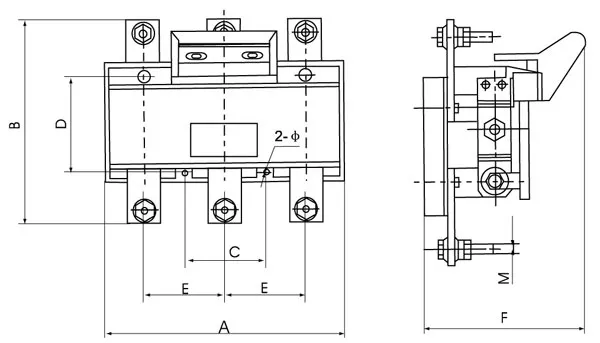

Zeldzaam wringtype

Nominale stroom (A)	Framemaat (mm)					Installatiegrootte (mm)
Nominale stroom (A)	A	B	E	F	M	C	D	φ
200	190	170	70	205	M8	70	160	φ7
400	220	220	80	220	M12	80	190	φ7
630	270	300	100	220	M16	100	220	φ9
1000	340	310	120	300	2-M12	120	260	φ10
1600	380	340	130	300	4-M12	130	300	φ11

Veelgestelde vragen over productie:

Vraag: Wat is het belangrijkste doel van een 480V 400A driefasige scheidingsschakelaar?

A: Een 3-fase hoofdschakelaar van 480 V en 400 A biedt een veilige manier om de stroom te isoleren voordat u onderhoud aan elektrische apparatuur uitvoert. Bij 480 volt en 400 ampère wordt dit type schakelaar doorgaans gebruikt in commerciële en industriële toepassingen om de stroom naar motoren, HVAC-systemen, machines of distributiepanelen uit te schakelen.

Vraag: Hoe weet ik of 400 ampère de juiste classificatie is voor mijn toepassing?

A: U moet de grootte van de schakelaar aanpassen aan de maximale stroom die uw systeem nodig heeft. Een 400A-schakelaar is geschikt wanneer de aangesloten belasting of het aangesloten paneel is ontworpen om stromen tot 400 ampère te verwerken. Controleer altijd zowel de vereisten voor continue bedrijfsstroom als voor kortsluiting voordat u een keuze maakt.

Vraag: Wat is het verschil tussen smeltbare en niet-smeltbare scheidingsschakelaars?

A: Smeltbaar: Inclusief zekeringen voor overstroombeveiliging. Dit biedt zowel ontkoppelingsmiddelen als circuitbeveiliging.

Niet-smeltbaar: Isoleert alleen de stroom, maar biedt geen bescherming. Kies smeltbaar als u ingebouwde bescherming nodig heeft; niet-smeltbaar als de bescherming al wordt afgehandeld door stroomopwaartse onderbrekers.
