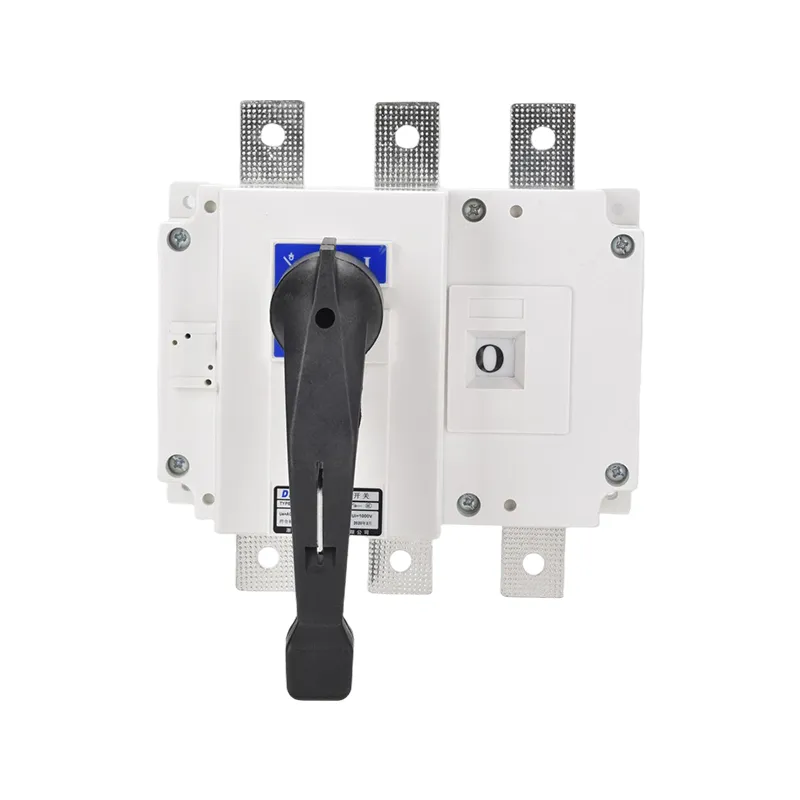

3-fasen 200 Amp niet-gezekerde hoofdschakelaar

Als professionele fabrikant volgt Wenzhou XiFa Electric Power Equipment Co., Ltd strikt het kwaliteitscontrolesysteem om elke 3-fase 200 ampère niet-gezekerde hoofdschakelaar te produceren. In de werkplaats van een 3-fasige, niet-gezekerde hoofdschakelaar van 200 ampère, zullen de managers elk productieproces inspecteren dat soepel verloopt om een snelle levering zonder vertraging te garanderen. Wanneer de scheidingsschakelaar klaar is, is het noodzakelijk om een reeks fabriekstests te ondergaan, zoals mechanische werkingstests, om een soepele en betrouwbare schakelactie te verifiëren en de stroomfrequentie bestand te zijn tegen spanningstests op het hoofdcircuit en de isolatiedelen.

Stuur onderzoek

Productomschrijving

Om een 3-fase 200 ampère niet-gezekerde hoofdschakelaar beter te leren kennen, zouden we een niet-gezekerde hoofdschakelaar kunnen introduceren vanuit de functie in het voedingssysteem. Het kan als volgt worden weergegeven:

1. Stroomisolatie: Tijdens inspectie of onderhoud van elektrische apparatuur scheidt het openen van de driefasige, niet-gezekerde hoofdschakelaar van 200 ampère de gebruikte apparatuur volledig van onder spanning staande onderdelen, waardoor een zichtbare onderbreking ontstaat en de veiligheid van het personeel wordt gewaarborgd.

2. Schakelhandelingen: Bij werking van het elektriciteitsnet werken driefasige niet-gezekerde scheidingsschakelaars van 200 ampère in coördinatie met stroomonderbrekers om de bedrijfsconfiguratie van circuits te wijzigen, bijvoorbeeld het overbrengen van rails of het wijzigen van toevoerroutes: waardoor flexibele systeemcontrole mogelijk wordt.

3. Kleine stromen maken en verbreken: 3-fasen 200 ampère niet-gezekerde scheidingsschakelaars kunnen kleine stroomcircuits, zoals onbelaste korte lijnen, spanningstransformatoren en overspanningsafleiders, rechtstreeks aansluiten of loskoppelen, zonder dat er een stroomonderbreker hoeft te worden gebruikt, waardoor routinematige handelingen worden vereenvoudigd.

4. Coördinatie met beveiligingsapparatuur: Wanneer er een fout optreedt, isoleert de 3-fase 200 ampère niet-gezekerde scheidingsschakelaar het defecte gedeelte nadat de stroomonderbreker is geactiveerd, waardoor uitbreiding van de fout wordt voorkomen en een stabiele werking van het systeem wordt ondersteund.

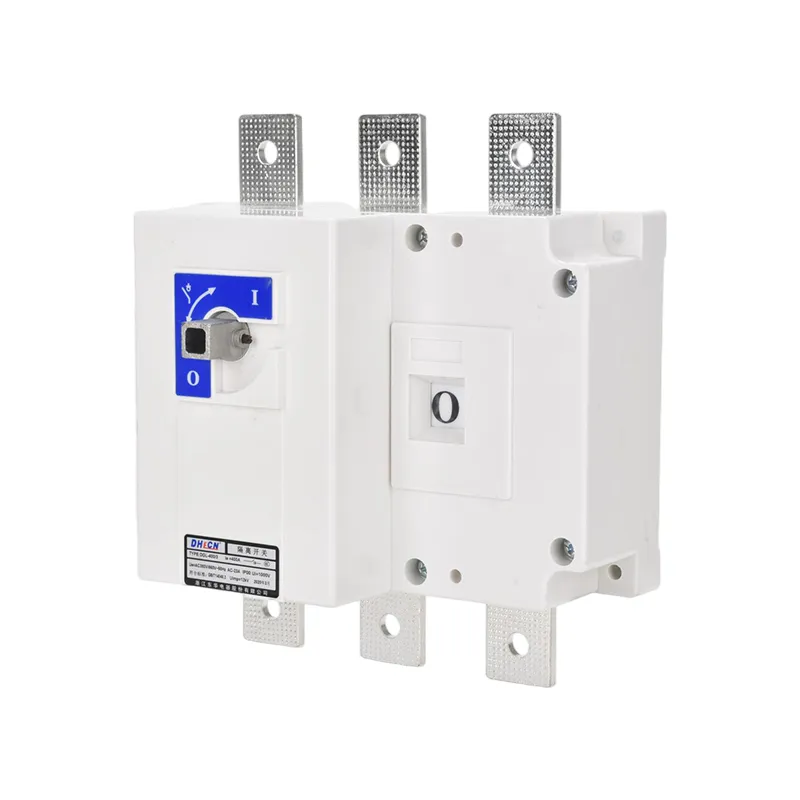

3 Phase 200 Amp Non Fused Disconnect Switch

Productparameter:

lde (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Diëlektrische sterkte (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Werkstroom le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750 V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V gelijkstroom21	125	160	200	250	315	400	500	630
220V gelijkstroom22	125	160	200	250	315	400	400	500
220V gelijkstroom23	125	125	160	200
440V gelijkstroom21	100	125	160	200	315	400	400	500
440V gelijkstroom22	100	125	160	200	315	400	400	500
440V gelijkstroom23	100	125	160	200
Motorvermogen (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
LCW (KA Rms,0,1S/1,0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Maken en breken van capaciteit
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (KA-piekwaarde)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Mechanische levensduur (tijden)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Elektrische levensduur (tijden)
Ue=660V Nominale stroom le
COS∮=0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮=0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮=0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Gewicht (kg)
3 palen	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 palen	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Bedrijfskoppel (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

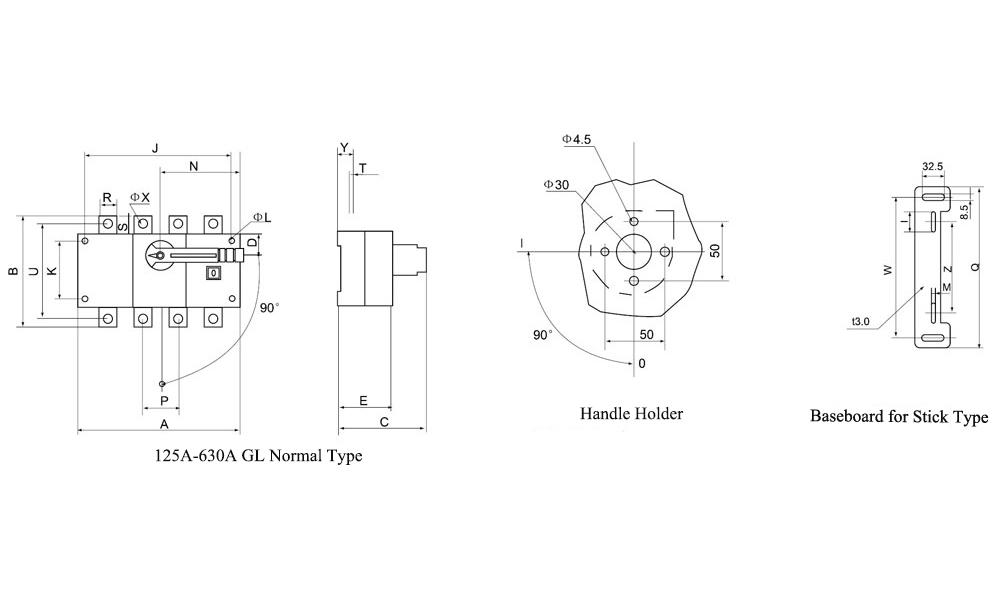

3 Phase 200 Amp Non Fused Disconnect Switch

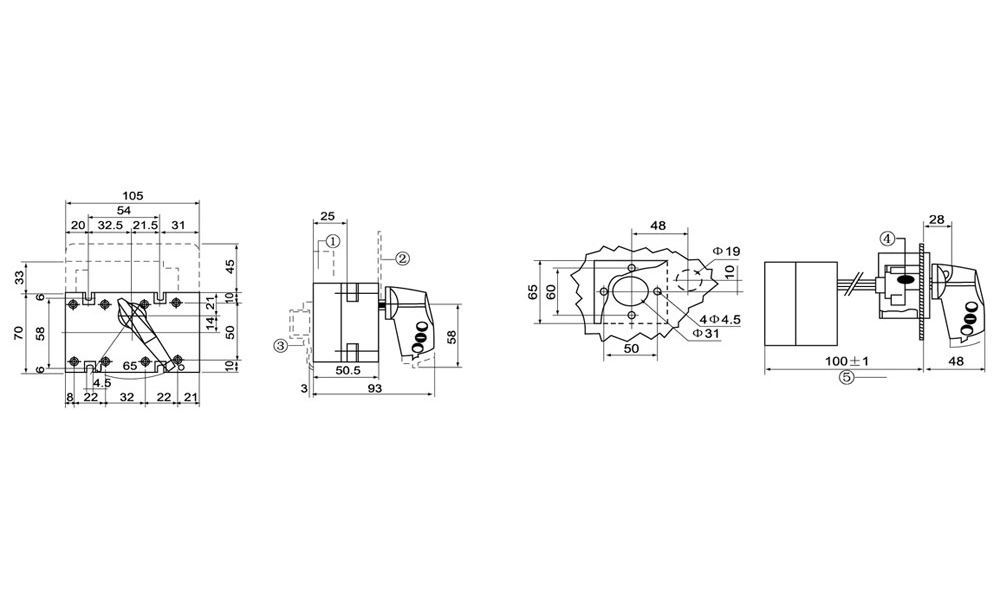

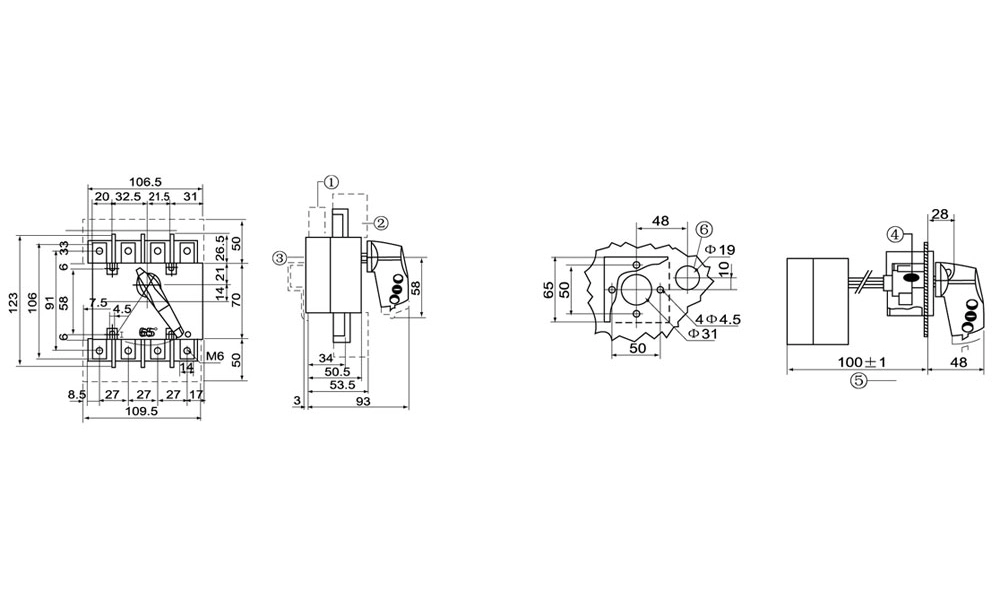

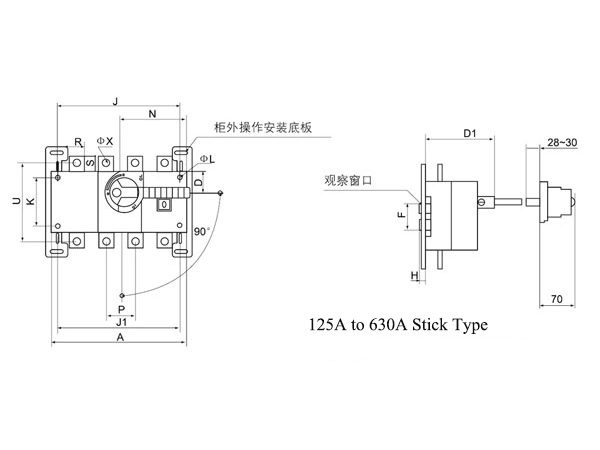

Type	Framegrootte en installatiegrootte
GL-125~630A	A	B	C	D	D1	E	φL	J	J1	K	N	P	R	S	T	U	φX	Y	F	H
125A-160A/3	140	135	125	27	92	73	6	120	120	65	85	36	20	25	4	115	9	25	59	10
125A-160A/4	170	135	125	27	92	73	6	150	150	65	85	36	20	25	4	115	9	25	59	10
200A-250A/3	180	170	138	35	98	86	6	160	160	90	115	50	25	30	4	140	11	25	76	15
200A-250A/4	230	170	138	35	98	86	6	210	210	90	115	50	25	30	4	140	11	25	76	15
315A-400A/3	230	240	165	50	135	110	7	210	210	140	145	65	32	40	5	206	11	37	94	20
315A-400A/4	290	240	165	50	135	110	7	275	275	140	145	65	32	40	5	206	11	37	94	20
500A-630A/3	230	260	165	50	135	110	7	210	210	140	145	65	40	50	6	220	13	37	94	20
500A-630A/4	290	260	165	50	135	110	7	275	275	140	145	65	40	50	6	220	13	37	94	20

Type	Maat
GL-125~630A	I	M	Z	W	Q
125A	55	5.5	85	190	218
160A	55	5.5	85	190	218
200A	55	5.5	85	190	218
250A	55	5.5	85	190	218
315A	60	6.5	130	240	270
400A	60	6.5	130	240	270
500A	60	6.5	130	240	270
630A	60	6.5	130	240	270

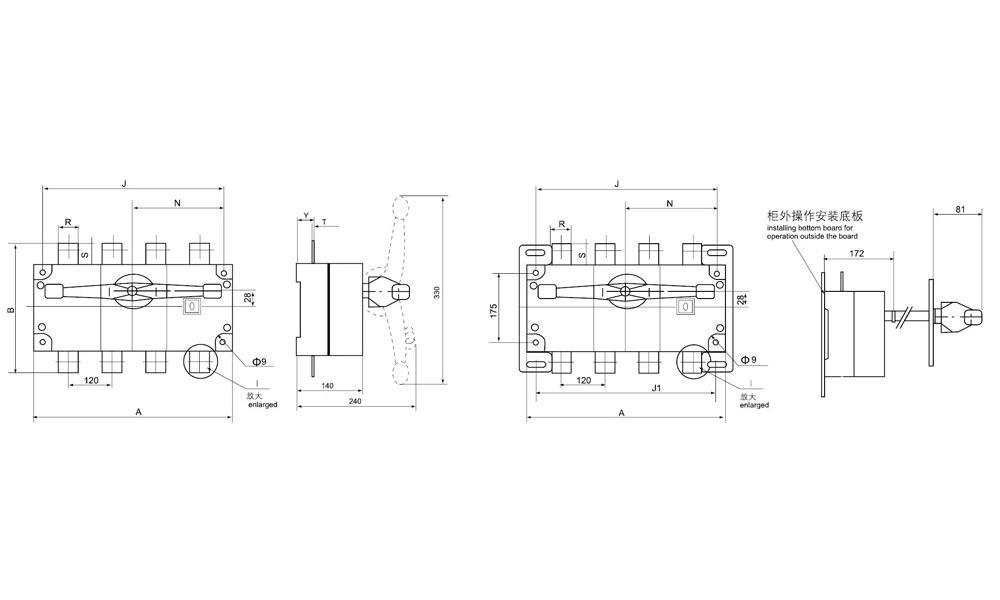

Type	Framegrootte en installatiegrootte
GL-1000~4000A	A	B	J	J1	N	R	S	T	Y
1000-1250A/3	378	312	355	355	186	60	56	8	48
1000-1250A/4	492	312	470	470	248	60	56	8	48
1600A/3	378	338	355	355	186	80	69	8	49
1600A/4	492	338	470	470	248	80	69	10	49
2000-2500A/3	378	455	355	355	186	80	127	10	78.5
2000-2500A/4	492	455	470	470	248	80	127	10	78.5
3150-4000A/3	378	514	355	355	186	120	157	12	78.5
3150-4000A/4	492	514	470	470	248	120	157	12	78.5

Veelgestelde vragen over producten:

Vraag: Wat is de primaire functie van een 3-fase 200A niet-gezekerde hoofdschakelaar?

A: Een 3-fase 200A niet-gezekerde hoofdschakelaar biedt een manier om handmatig de stroom van apparatuur of circuits te isoleren voor onderhoud en veiligheid. In tegenstelling tot een gezekerde schakelaar bevat deze geen overstroombeveiliging; hij opent en sluit eenvoudigweg het circuit.

Vraag: In welk soort toepassingen wordt doorgaans een 3-fase 200A niet-gezekerde hoofdschakelaar gebruikt?

A: Niet-gezekerde scheidingsschakelaars worden doorgaans geïnstalleerd wanneer overstroombeveiliging al wordt geboden door een stroomopwaartse onderbreker of zekering. Ze worden vaak gebruikt als lokale isolatieapparatuur voor HVAC-units, motoren, werktuigmachines of verdeelpanelen.

Vraag: Waarom kiezen voor een vermogen van 200 ampère?

A: Een classificatie van 200A is geschikt voor systemen waarbij de maximale continue belastingsstroom niet hoger is dan 200 ampère. Deze classificatie wordt vaak gebruikt in middelgrote commerciële en licht-industriële faciliteiten waar vertakte circuits of individuele belastingen een veilige isolatie vereisen.

Vraag: Welke spanningswaarden zijn beschikbaar voor een 3-fase 200A niet-gezekerde hoofdschakelaar?

A: De meeste 3-fase 200A niet-gezekerde stroomonderbrekers hebben een vermogen tot 600 volt AC, waarbij 240V en 480V de meest voorkomende zijn. Controleer altijd of het apparaatvermogen overeenkomt met of hoger is dan de systeemspanning.
