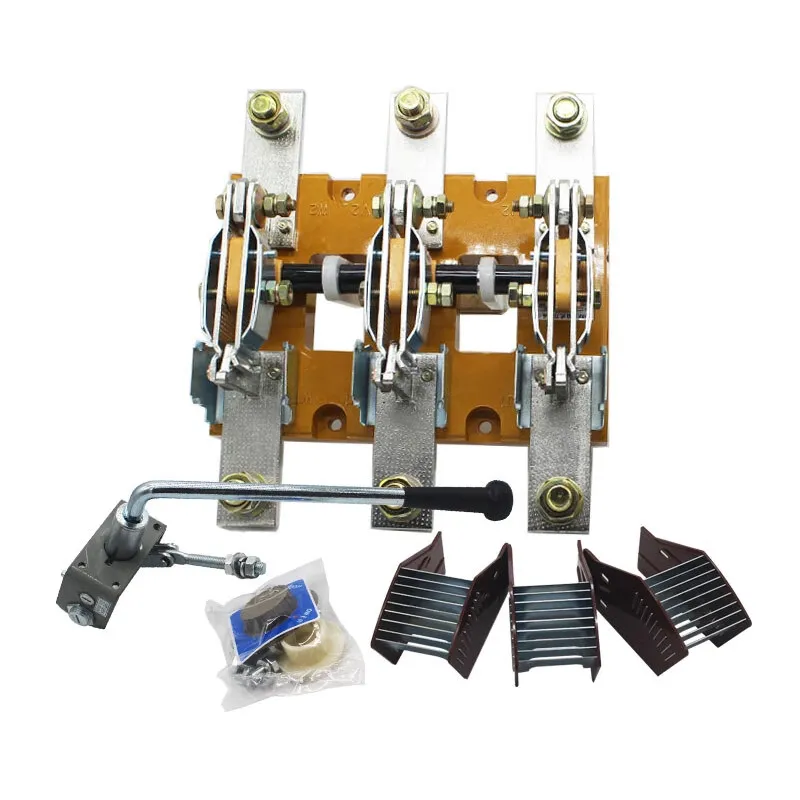

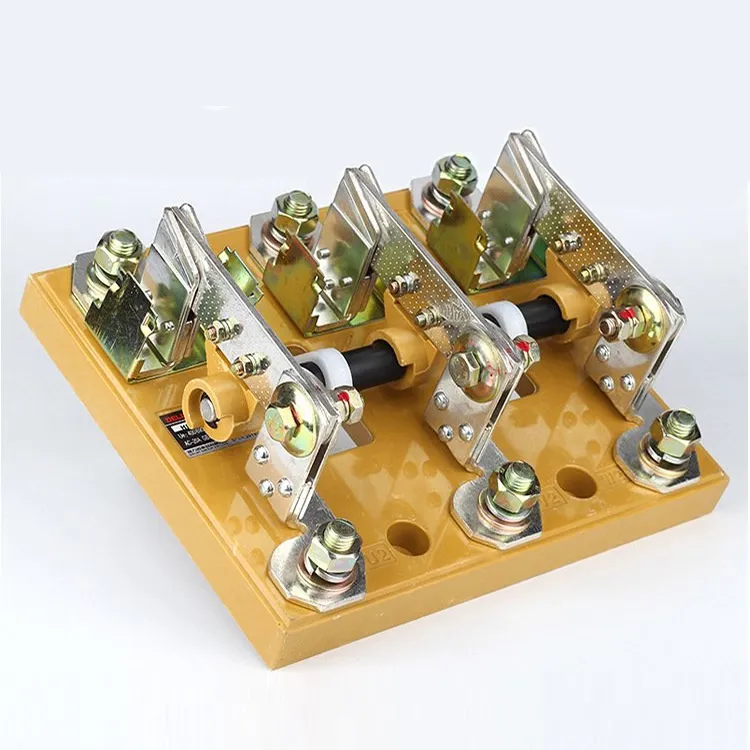

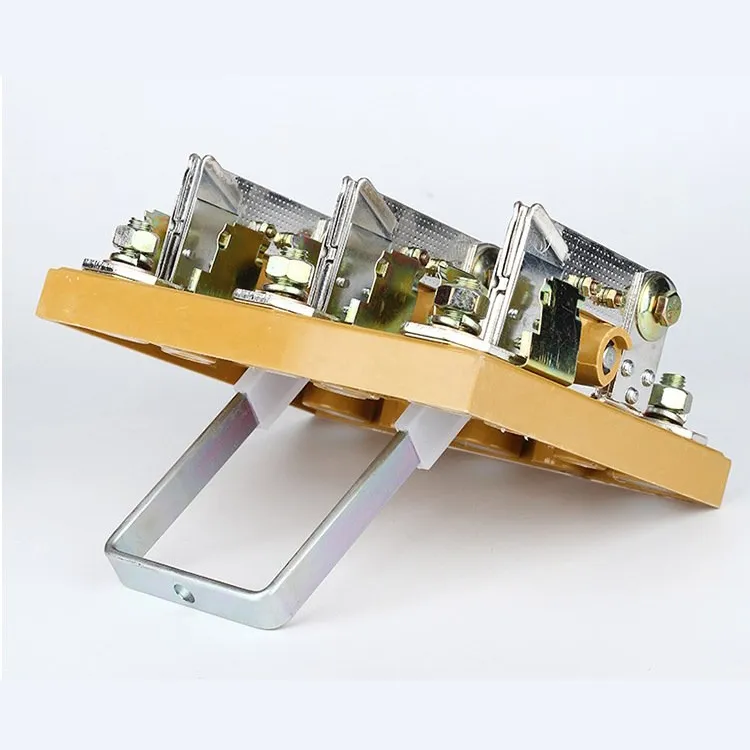

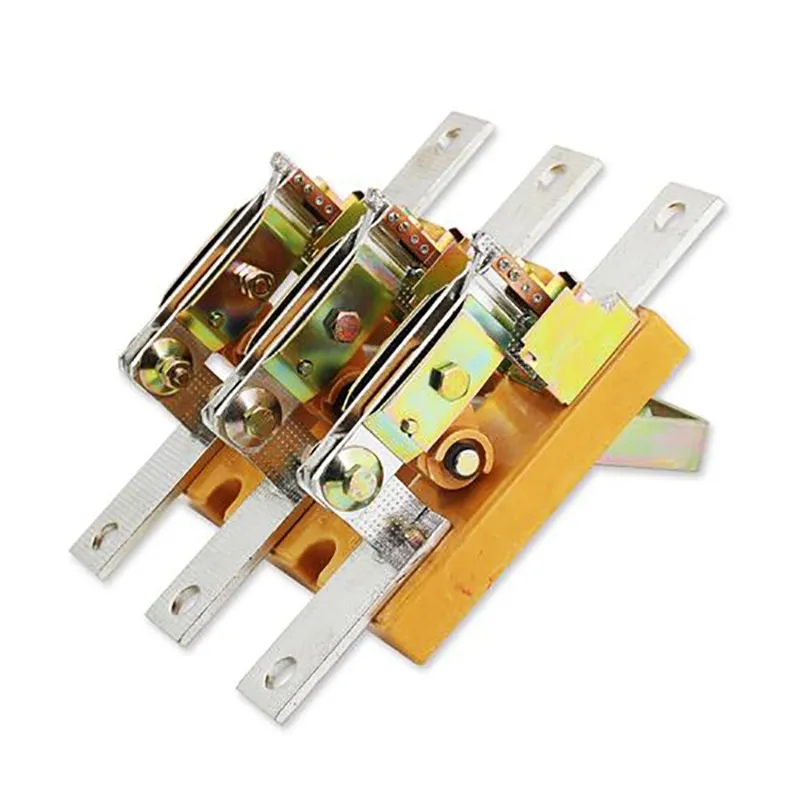

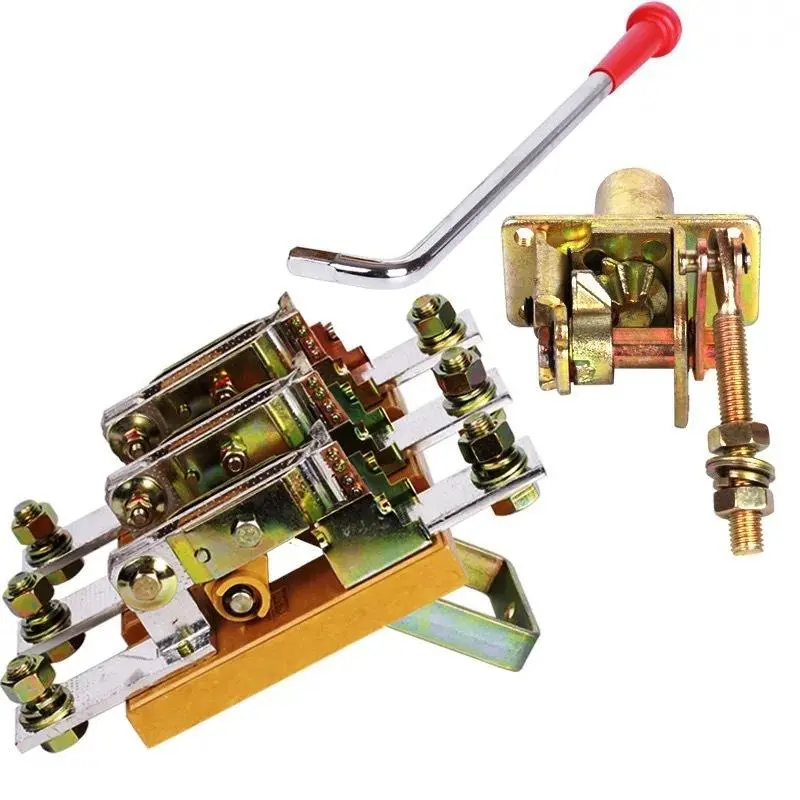

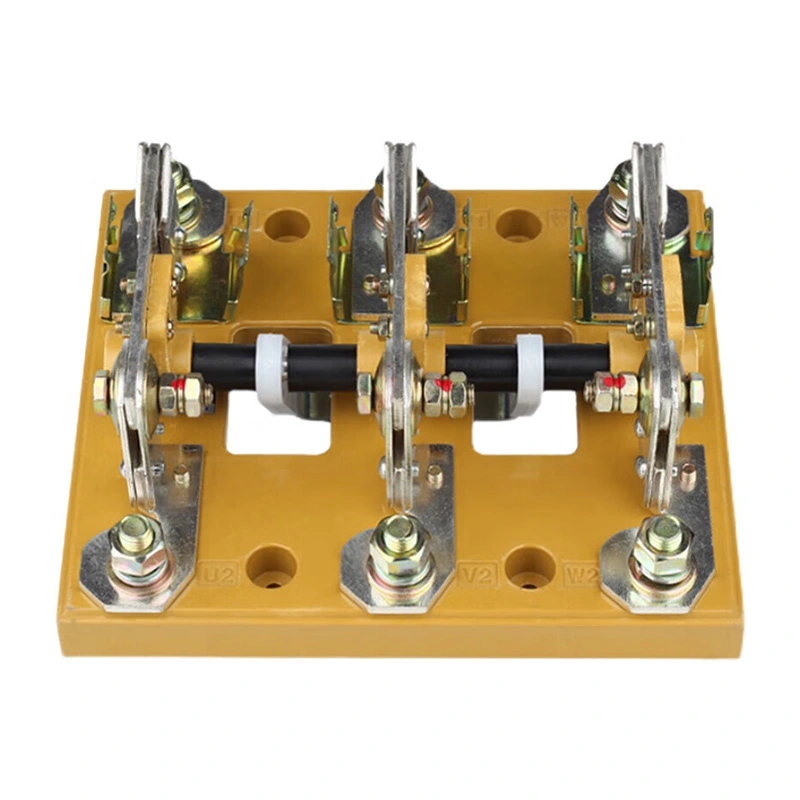

Elektriciteitskast 800 Amp 3-fasige scheidingsschakelaar

Om een betrouwbare 800 ampère driefasige scheidingsschakelaar voor de elektrische kast te produceren, gebruikt Wenzhou XiFa Electric Power Equipment Co., Ltd hoogwaardige koperen contacten en een robuuste behuizing om een lange levensduur te garanderen. Ondertussen heeft elke driefasige scheidingsschakelaar van 800 ampère in de elektriciteitskast een compact en eenvoudig ontwerp, niet alleen om visueel een duidelijk ontkoppelingspunt te bieden, maar ook om geschikt te zijn voor paneel- of wandmontage. Ondertussen is het noodzakelijk dat elke 800 ampère 3-fase hoofdschakelaar in de schakelkast de fabriekstests ondergaat voordat deze snel wordt verzonden.

Stuur onderzoek

Productomschrijving

Een driefasige scheidingsschakelaar van 800 ampère is een apparaat dat voornamelijk wordt gebruikt voor het isoleren van stroombronnen, het uitvoeren van schakelhandelingen en het aansluiten of loskoppelen van laagstroomcircuits. Het heeft geen boogdovende mogelijkheid. In geopende stand behouden de contacten een gespecificeerde isolatieafstand met een duidelijk zichtbare breuk; in de gesloten positie kan de schakelaar gedurende een bepaalde tijd normale bedrijfsstroom voeren en abnormale omstandigheden, zoals kortsluitstroom, weerstaan.

In de meeste gevallen wordt een driefasige scheidingsschakelaar van 800 ampère toegepast als laagspanningsisolator, wat betekent dat ze geschikt zijn voor spanningen onder 1 kV. Hoewel hun werkingsprincipe en constructie relatief eenvoudig zijn, worden ze in grote hoeveelheden geproduceerd en is hun betrouwbaarheid van cruciaal belang. Als gevolg hiervan spelen ze een belangrijke rol bij het ontwerp, de bouw en de veilige exploitatie van onderstations en energiecentrales.

Het bepalende kenmerk van een driefasige scheidingsschakelaar van 800 ampère is dat deze de belastingsstroom niet kan onderbreken; deze mag alleen worden geopend of gesloten als het circuit stroomloos is. Typische verwijzingen naar een driefasige scheidingsschakelaar van 800 ampère hebben betrekking op hun functies, kenmerken, classificaties, toepassingen, verbeteringen tegen verkeerde bediening, onderhoudspraktijken en veelvoorkomende problemen.

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

Productieparameter:

lde (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Diëlektrische sterkte (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Werkstroom le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750 V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V gelijkstroom21	125	160	200	250	315	400	500	630
220V gelijkstroom22	125	160	200	250	315	400	400	500
220V gelijkstroom23	125	125	160	200
440V gelijkstroom21	100	125	160	200	315	400	400	500
440V gelijkstroom22	100	125	160	200	315	400	400	500
440V gelijkstroom23	100	125	160	200
Motorvermogen (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
LCW (KA Rms,0,1S/1,0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Maken en breken van capaciteit
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (KA-piekwaarde)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Mechanische levensduur (tijden)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Elektrische levensduur (tijden)
Ue=660V Nominale stroom le
COS∮=0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮=0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮=0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Gewicht (kg)
3 palen	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 palen	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Bedrijfskoppel (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

Type		Framemaat (mm)						installatiegrootte (mm)
Type		A	B	C	C1	D	G	a	b	Φc	H	K	M
HD13-100	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-100	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-200	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-200	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-400	3P	240	205	92	180	90	250	90	160	Φ7	88	82	M12
HD13-400	4P	330	205	92	180	90	250	180	160	Φ7	88	82	M12
HD13-600	3P	270	300	100	188	100	250	100	160	Φ9	88	82	M16
HD13-600	4P	370	300	100	188	100	250	200	160	Φ9	88	82	M16
HD13-1000	3P	325	315	116	226	120	250	120	160	Φ9	85	78	2-M12
HD13-1000	4P	450	315	116	226	120	250	240	160	Φ9	85	78	2-M12
HD13-1500	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-1500	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12
HD13-2000	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-2000	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12

Type	A	B	C	D	E	F	H	Φa	Φb	G
HD13-2000	520	350	170	180	48	36	277.5	12	9	250
HD13-3000	600	390	200	180	60	40	233	16	11	250

Veelgestelde vragen over productie:

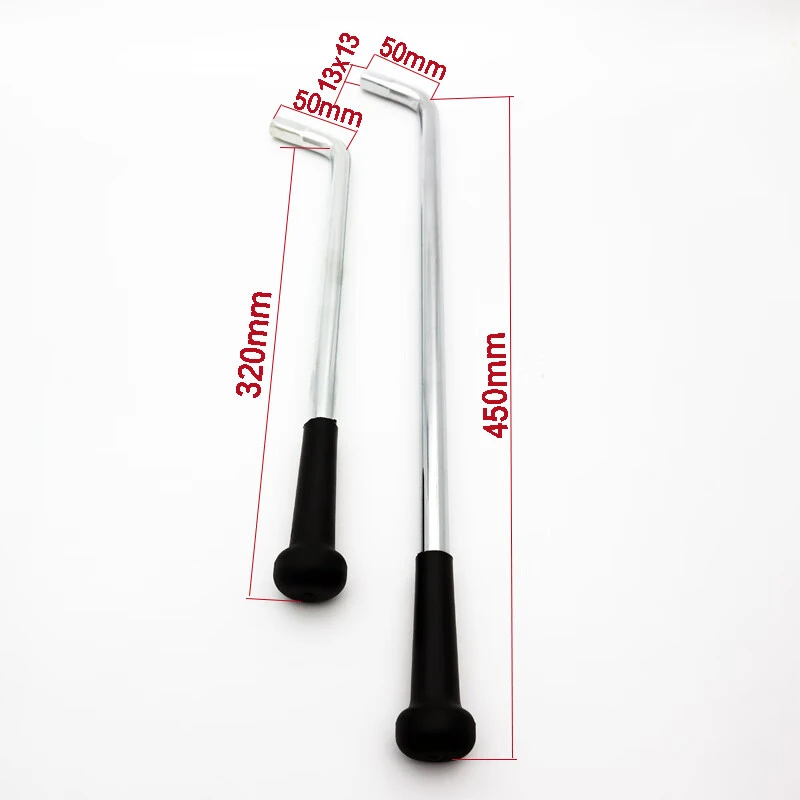

Vraag: Hoe kies ik tussen verschillende soorten hendels (draaibaar versus hendel)?

A: Draaihandgrepen: compact, vaak gebruikt in motorcontrolecentra of krappe ruimtes.

Deurkrukken: groter en beter zichtbaar, bij voorkeur wanneer een duidelijke indicatie van AAN/UIT nodig is.

De keuze hangt af van de ruimte, het veiligheidszicht en de voorkeur van de machinist.

Vraag: Kan een 3-fase hoofdschakelaar van 800 ampère in elke richting worden gemonteerd?

A: Over het algemeen moet een driefasige hoofdschakelaar van 800 ampère verticaal worden gemonteerd om aan de veiligheids- en codevereisten te voldoen. Sommige ontwerpen laten flexibiliteit toe, maar volg altijd de instructies van de fabrikant en de lokale elektrische codes.

Vraag: Ondersteunt een driefasige ontkoppelingsschakelaar van 800 ampère lockout/tagout (LOTO)-procedures?

A: Ja, inclusief 800 ampère driefasenschakelaar. De meeste modellen zijn uitgerust met hangslotbare handgrepen om naleving van de OSHA lockout/tagout-veiligheidseisen te garanderen. Hierdoor kunnen technici de apparatuur veilig onderhouden zonder risico op onbedoelde herinschakeling.
