Elektrische laagspanningszekeringschakelaarschakeling

Vergeleken met een niet-smeltbare hoofdschakelaar combineert een elektrische laagspanningszekeringscheider de functies van een zekering en een messchakelaar, wat betekent dat deze de ontkoppeling en aansluiting van de stroom tijdens normaal bedrijf kan regelen en de stroom kan onderbreken in geval van kortsluiting en overbelasting. Wenzhou XiFa Electric Power Equipment Co., Ltd is gespecialiseerd in de productie van elektrische laagspanningszekeringscheiders. Om een gezekerde hoofdschakelaar van solide kwaliteit te produceren, gebruikt het bedrijf koper van hoge kwaliteit op de hoofdschakelaar en de zekering. De behuizing is voorzien van een epoxyharsinkapseling die de interne componenten beschermt tegen stof, vocht en externe krachten en tegelijkertijd de veiligheid van de operator garandeert.

Stuur onderzoek

Productomschrijving

De elektrische laagspanningszekeringschakelaar, ook wel zekeringisolator genoemd, combineert op slimme wijze de functies van een scheidingsschakelaar en een zekering, waardoor het een cruciaal onderdeel is in laagspanningsstroomdistributiepanelen. Het zekeringelement is ontworpen om foutstromen snel te onderbreken, waardoor de veiligheid van het circuit wordt gewaarborgd, terwijl de messchakelaar specifiek bedoeld is voor schakeloperaties onder onbelaste omstandigheden en tijdens normaal bedrijf geen stroom kan onderbreken. Deze unieke combinatie positioneert de gezekerde scheidingsschakelaar als een betrouwbare bewaker van circuitbeveiliging.

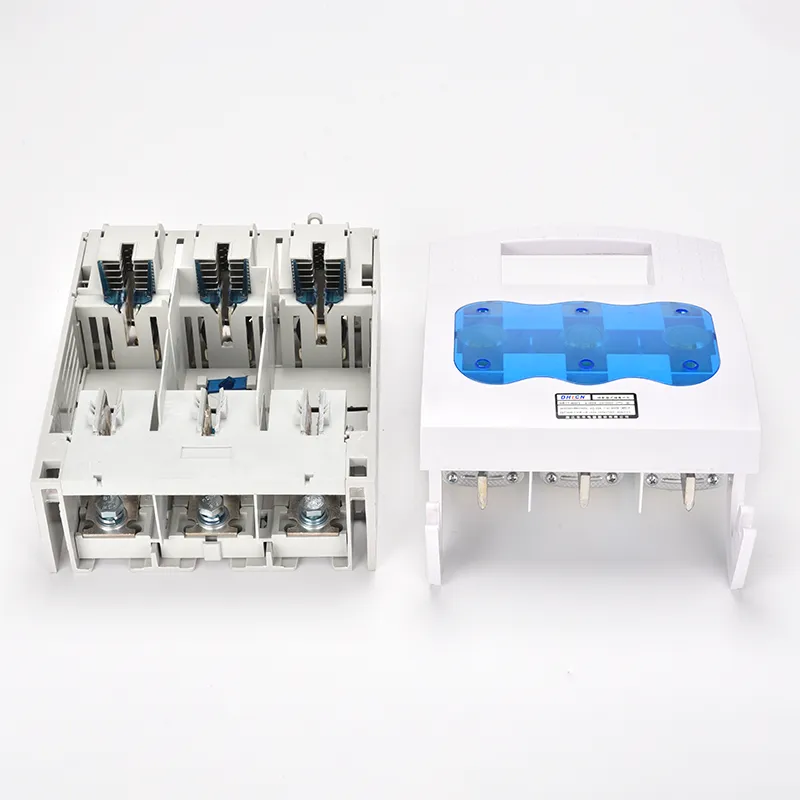

Wanneer de schakelaar gesloten is, zorgt het mesmechanisme, via een goed ontworpen koppelingssysteem, voor een stevig contact tussen de zekering en de stroomrail, waardoor een ononderbroken stroomstroom mogelijk is. Omgekeerd, wanneer ontkoppeling nodig is, scheidt hetzelfde eenvoudige mechanisme de zekering veilig van de spanningvoerende stroomrail, waardoor een snelle onderbreking van het circuit mogelijk wordt. Dit precieze mechanische ontwerp zorgt ervoor dat de gezekerde hoofdschakelaar soepel en betrouwbaar werkt terwijl de circuitstatus wordt gewijzigd.

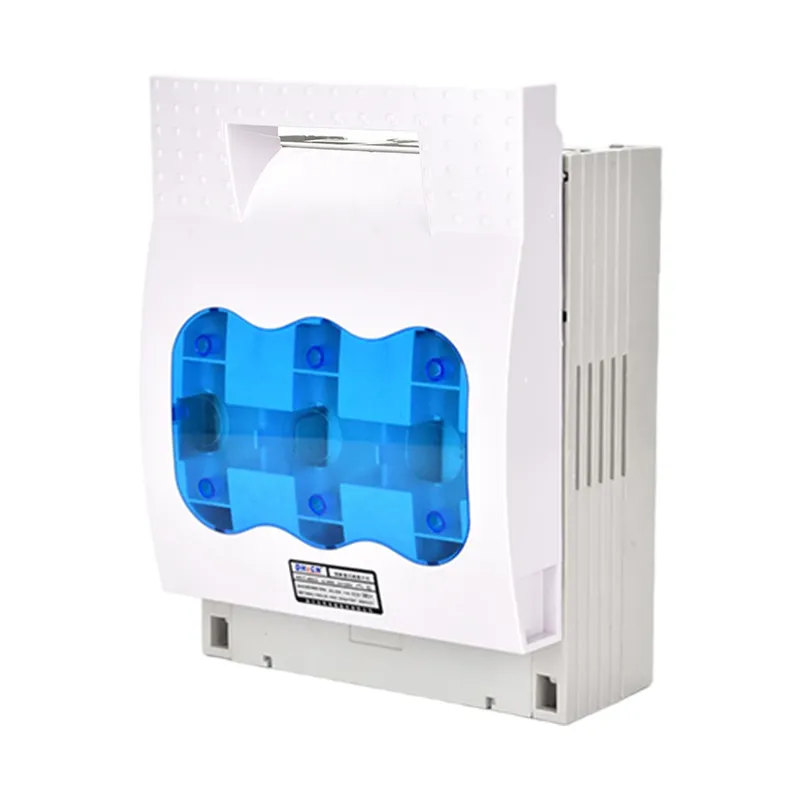

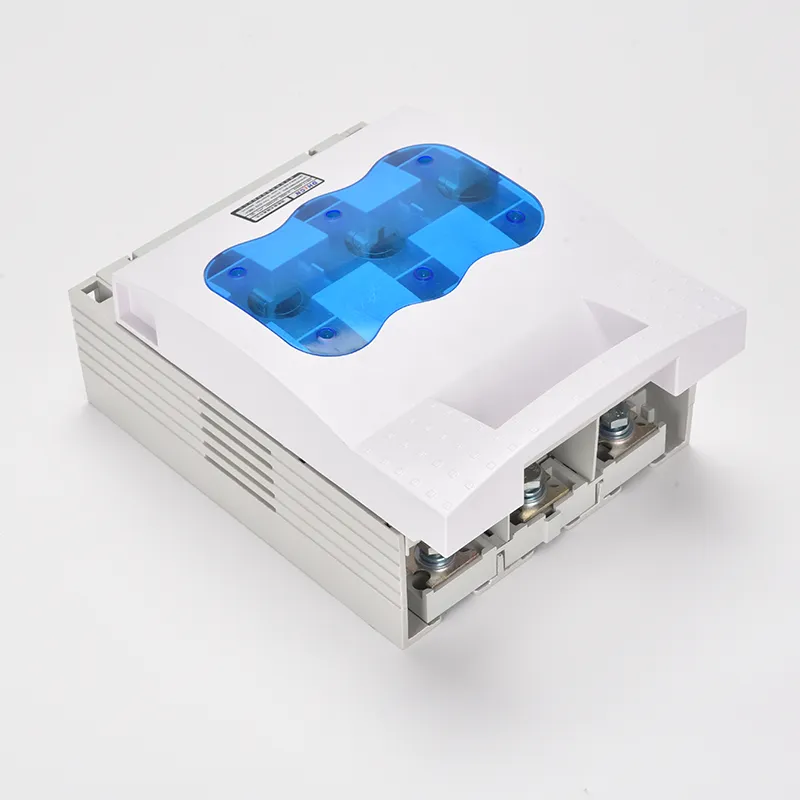

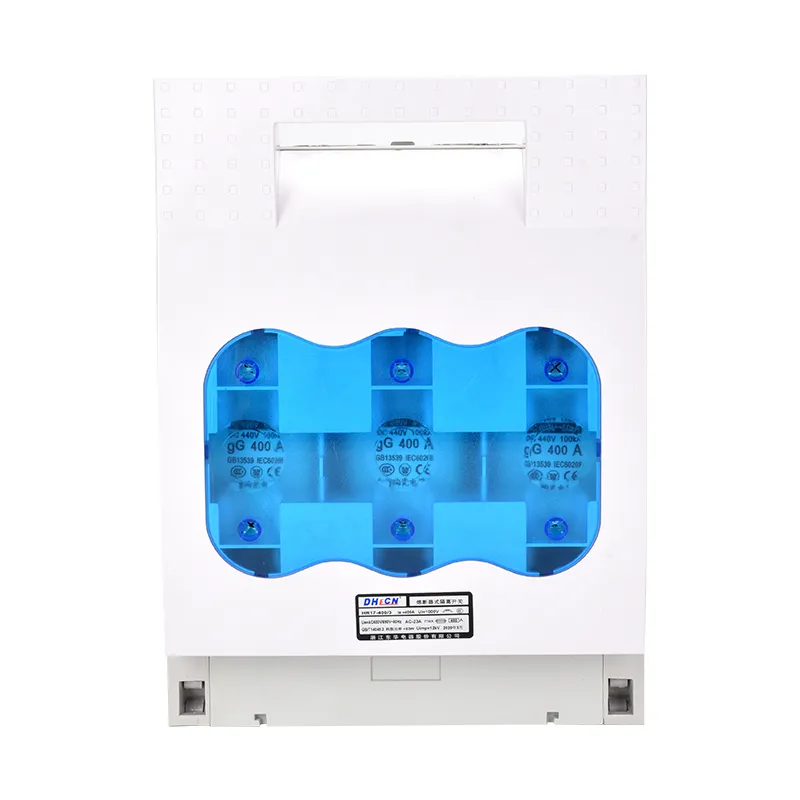

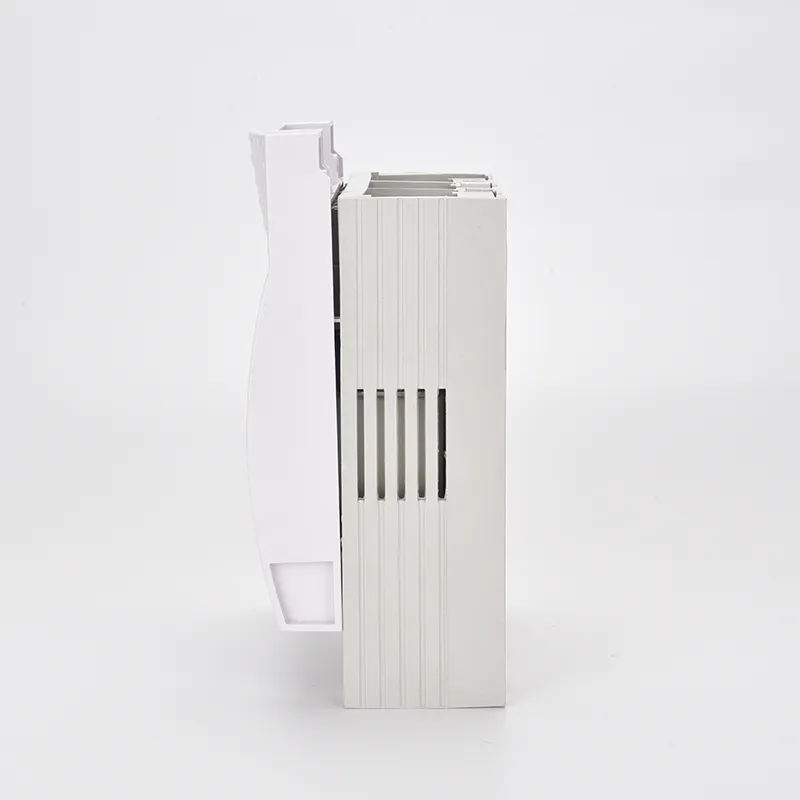

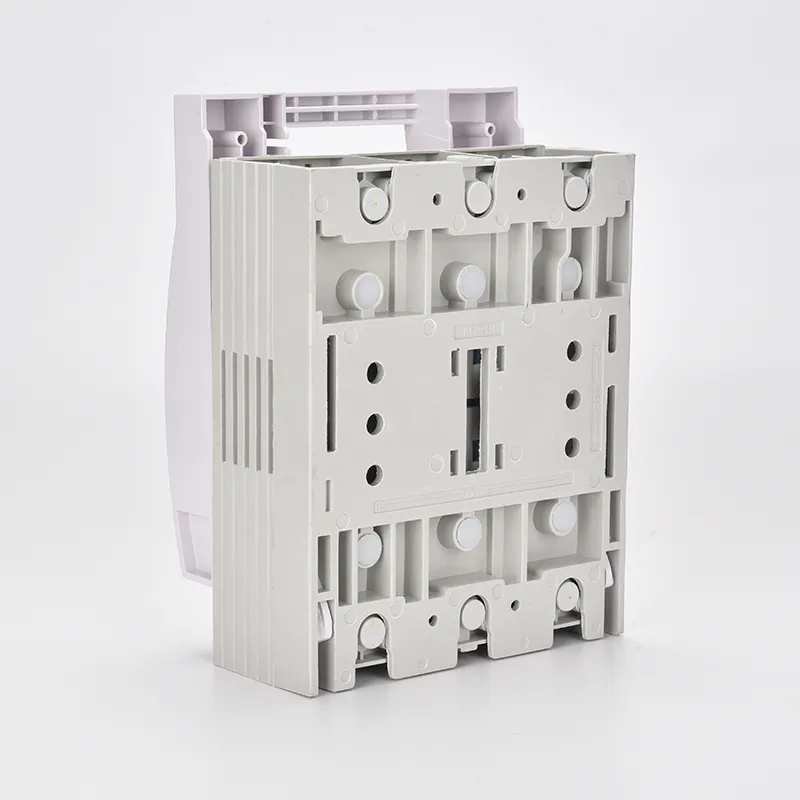

Electric Low Voltage Fuse Disconnector Switching

Productparameter:

Type zekering	0			1			2			3
Frequentie	50 Hz			50 Hz			50 Hz			50 Hz
Ue (V)	690	500	400	690	500	400	690	500	400	690	500	400
Ui (V)	800			800			800			800
In (EEN)	160			250			400			630
Het (A)	160			250			400			630
Gebruik	AC-21B(690V)			AC-21B(690V)			AC-21B(690V)			AC-21B(690V)
	AC-22B(500V)			AC-22B(500V)			AC-22B(500V)			AC-22B(500V)
	AC-23B(400V)			AC-23B(400V)			AC-23B(400V)			AC-23B(400V)
Capaciteit maken	725V, 240A			725V, 375A			725V, 600A			725V, 945A
	525V, 480A			525V, 750A			525V, 1200A			525V, 1890A
	420V, 160A			420V, 250A			420V, 400A			420V, 6300A
Brekende capaciteit	725V, 240A			725V, 375A			725V, 600A			725V, 945A
	525V, 480A			525V, 750A			525V, 1200A			525V, 1890A
	420V, 1280A			420V, 2000A			420V, 3200A			420V, 5040A
Ics (kA)	50	100	100	50	100	100	50	100	100	50	100	100
Verliesvermogen van zekering (W)	12			23			34			48

Het (A)	Type zekering	In zekering (A)
160	0	4,6,10,16,20,25,32,35,40,50,63,80,100,125,160
250	1	80,100,125,160,200,224,250
400	2	125,160,200,224,250,300,315,355,400
630	3	315,355,400,425,500,630

Type	A	B	C	D	E	F
HR17-160	106	200	97	60	200	87
HR17-250	185	247	128	88	221	110
HR17-400	210	290	145	97	268	125
HR17-630	256	300	160	112	285	139
HR17-800	256	300	160	112	285	139

Modusnummer		Outlooking-afmeting (mm)				Installatiemaat (mm)
Modusnummer		A	B	C	D	a	b	фc
HR17-40	2P	55	116	76	150	25	-	ф6
HR17-40	3P	76	116	76	150	42	-	ф6
HR17-63	2P	74	116	76	150	32	-	ф6
HR17-63	3P	105	116	76	150	62	-	ф6
HR17-160	2P	75	200	83	205	43	25	ф7
	3P	106	200	83	205	66	25	ф7
	4P	138	200	83	205	100	25	ф7
HR17-250	2P	128	247	110	195	72	50	ф11
	3P	185	247	110	195	114	50	ф11
	4P	242	247	110	195	172	50	ф11
HR17-400	2P	145	290	145	340	80	50	ф11
	3P	210	290	145	340	130	50	ф11
	4P	276	290	145	340	195	50	ф11
HR17-630 HR17-800	2P	175	300	145	360	90	50	ф11
	3P	256	300	145	360	162	50	ф11
	4P	340	300	145	360	243	50	ф11

Veelgestelde vragen over producten:

Vraag: Wat is een elektrische laagspanningszekeringschakelaar?

A: Een elektrische laagspanningszekeringschakelaar is een elektrisch apparaat dat de beschermende functie van een zekering combineert met het schakelvermogen van een hoofdschakelaar. Het biedt veilige isolatie voor onderhoud en onderbreekt foutstromen om circuits en apparatuur te beschermen.

Vraag: Kan een elektrische laagspanningszekeringschakelaar de stroom uitschakelen?

A: Nee. De messchakelaar in een gezekerde hoofdschakelaar is ontworpen om alleen te werken als het circuit vrij is van belastingsstroom. Het mag nooit worden gebruikt om normale bedrijfsstromen te onderbreken. Het zekeringselement zal echter automatisch werken onder foutomstandigheden.

Vraag: Wat zijn de belangrijkste toepassingen van een elektrische laagspanningszekeringscheider?

A: Een elektrische laagspanningszekeringschakelaar wordt vaak gebruikt in laagspanningsstroomverdeelpanelen, motorcontrolecentra, HVAC-systemen en industriële machines. Ze bieden zowel veiligheidsisolatie als overstroombeveiliging in deze systemen.
