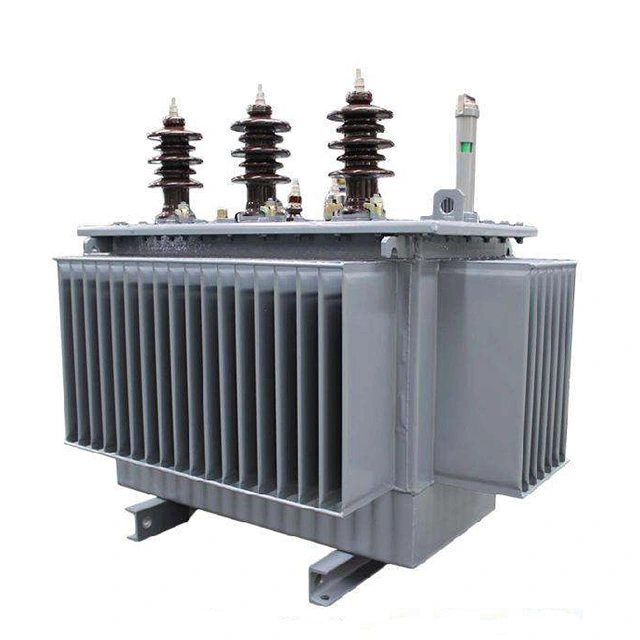

80kva 3-fasen-opvoertransformatoren 415v tot 11kv

Met een ingangsspanning van 415 volt en een uitgangsspanning van 11 kilovolt, zijn 80kva 3-fase step-up stroomtransformatoren 415v tot 11kv een boosttransformator. Wenzhou Xifa Electric Power Equipment Co., Ltd. vervaardigt het met behulp van geavanceerde technologie en hoogwaardige materialen. De dunne kernlaag van gerolde siliciumstaalplaat kan het energieverlies verminderen. De wikkelingen maken gebruik van koperdraden met grote spoelisolatie, wat ervoor zorgt dat deze betrouwbare prestaties en een lange levensduur zullen hebben.

Stuur onderzoek

Productomschrijving

80kva 3-fase step-up vermogenstransformatoren 415v tot 11kv ontvangen de laagspanningswisselstroom van 415V door de primaire wikkeling. Het magnetische veld wordt geconcentreerd en van de primaire wikkeling naar de secundaire wikkeling geleid door de gelamineerde ijzeren kern, en een hoogspanningswisselstroom van 11 kV wordt met relatief weinig verlies afgegeven.

80kva 3-fase step-up stroomtransformatoren 415v tot 11kv worden voornamelijk gebruikt voor stroomtransmissie over lange afstanden, netaansluiting van fotovoltaïsche/windenergie en industriële hoogspanningsvoeding. De meest voorkomende typen zijn onder meer olie-ondergedompeld, koperen wikkelingen en Dyn11-aansluiting, die voldoen aan de IEC 60076/GB 1094-normen.

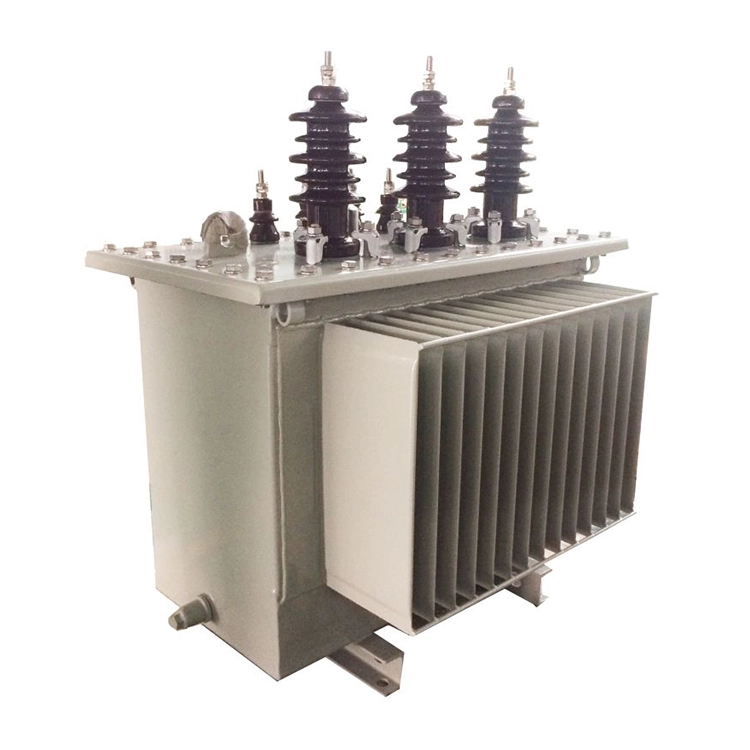

80kva 3 Phase Step Up Power Transformers 415v To 11kv

Technische parameter:

Productnaam	80kva 3-fase step-up stroomtransformatoren 415v tot 11kv
Lage spanning	415 V
Hoogspanning	11 kV
Verenigd Koninkrijk	4%
Systeemfrequentie	50 Hz
Open circuit verlies	0,18 kW
Ladingsverlies	1,25 kW
Tikken bereik	±2×2,5%
Kernmateriaal	Hoogwaardige koudgewalste georiënteerde siliciumstaalplaten
Verbindingsgroep	Dyn11 / Jj0

Welke soorten tests moeten worden uitgevoerd tijdens de werking van een 80 kva driefasige opvoertransformatoren van 415 v tot 11 kv?

Om ervoor te zorgen dat de transformator normaal werkt, moeten de volgende tests regelmatig worden uitgevoerd:

(1)Temperatuurtest. Of de bedrijfstoestand van de transformator normaal is en het temperatuurniveau zijn erg belangrijk. Volgens de regelgeving mag de olietemperatuur van de bovenste laag niet hoger zijn dan 85°C (de temperatuurstijging mag niet hoger zijn dan 55°C). Over het algemeen zijn transformatoren uitgerust met speciale temperatuurmeetapparatuur.

(2) Belastingstest. Om de bezettingsgraad van de 80 kva driefasige vermogenstransformatoren van 415 V naar 11 kV te verbeteren en het vermogensverlies te verminderen, is het noodzakelijk om de werkelijke voedingscapaciteit te bepalen die de transformator tijdens bedrijf kan dragen. De meetwerkzaamheden worden doorgaans uitgevoerd tijdens de piekperiode van het elektriciteitsverbruik van elk seizoen en worden direct gemeten met behulp van een ampèremeter. De stroomwaarde moet 70 tot 80% van de nominale stroom van de transformator bedragen. Als het dit bereik overschrijdt, duidt dit op overbelasting en moet dit onmiddellijk worden aangepast.

(3)Spanningstest. Het spanningsvariatiebereik moet binnen ±5% van de nominale spanning liggen. Als het dit bereik overschrijdt, moet de tapwisselaar worden gebruikt voor aanpassing om de spanning binnen het gespecificeerde bereik te brengen. Over het algemeen worden de aansluitspanning van de secundaire wikkeling en de aansluitspanning van de eindgebruiker gemeten met behulp van een voltmeter.

(4) Isolatieweerstandstest. Om de 80 kva driefasige opvoertransformatoren van 415 V tot 11 kV in een normale bedrijfstoestand te houden, moet de isolatieweerstandstest worden uitgevoerd om veroudering van de isolatie en ongevallen te voorkomen. Probeer tijdens de test de werking van de transformator te stoppen en gebruik een megohmmeter om de isolatieweerstandswaarde van de transformator te meten. De gemeten weerstand mag niet minder zijn dan 70% van de eerder gemeten waarde. Wanneer u een megohmmeter selecteert, kan de laagspanningsspoel een spanningsniveau van 500 V gebruiken.
