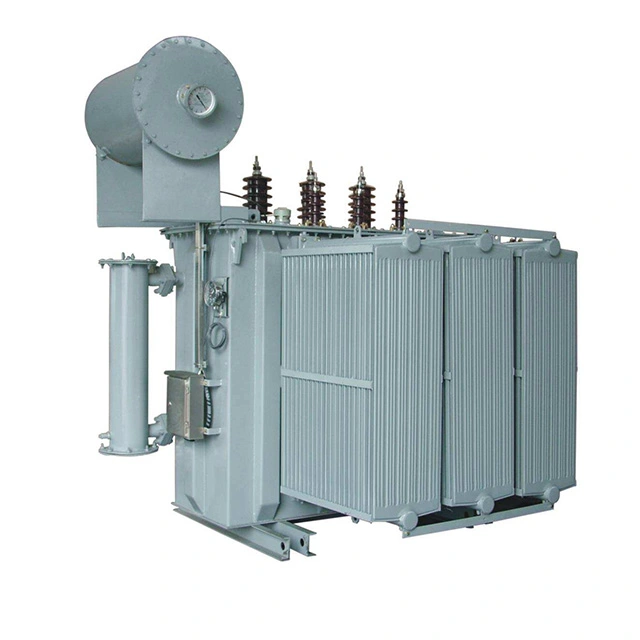

Buitenstroomtransformator 10 Mva 33 tot 6,6 Kv

Wenzhou Xifa Electric Power Equipment Co., Ltd. is een bedrijf dat transformatoren aan de hele wereld kan leveren. De buitenstroomtransformator 10 mva 33 tot 6,6 kv biedt efficiënte en betrouwbare elektriciteitstransmissie en -distributie. Dankzij de veilige en betrouwbare prestaties, het gemak van installatie en bediening, en het feit dat er geen nauwgezet onderhoud nodig is. Het is een ideale keuze voor bedrijven en mijnbouw die een betrouwbare en stabiele stroomvoorziening nodig hebben. Het ontwerp van deze buitenstroomtransformator 10 mva 33 tot 6,6 kv is geschikt voor hoge temperaturen en extreme weersomstandigheden, waardoor een stabiele stroomvoorziening wordt gegarandeerd, zelfs in ruige omgevingen.

Stuur onderzoek

Productomschrijving

De buitentransformator 10 mva 33 tot 6,6 kv met een capaciteit van 10 mva en een spanningsbereik van 33 tot 6,6 kv is een type buitentransformator. De nominale spanning is 10 mva, met de hoogspanningszijde op 33 kv en de laagspanningszijde op 6,6 kv. Het is een reguliere middelgrote transformatorapparatuur voor industriële en mijnbouwbedrijven en industrieparken, en voldoet volledig aan de IEC-normen. Buitenstroomtransformator 10 mva 33 tot 6,6 kv bestaat voornamelijk uit wikkelingen, ijzeren kern en isolatieolie uit drie delen.

De wikkelingen vormen het elektrische deel van de transformator. Het wordt meestal gemaakt door geïsoleerde platte koperdraad of ronde koperdraad op een wikkelmal te wikkelen. De wikkelingen zijn geïnstalleerd op de ijzeren kernkolom van de buitentransformator 10 mva 33 tot 6,6 kv. De laagspanningswikkelingen bevinden zich op de binnenlaag en de hoogspanningswikkelingen worden buiten de laagspanningswikkeling geïnstalleerd. Tussen de laagspanningswikkelingen en de ijzeren kern, en tussen de hoogspanningswikkelingen en de laagspanningswikkelingen, worden isolatiematerialen gebruikt om hulzen te maken om ze te scheiden, om zo isolatie te bereiken.

De ijzeren kern is het belangrijkste magnetische padgedeelte van de buitentransformator 10 mva 33 tot 6,6 kv. Het wordt meestal gemaakt door siliciumhoudende warmgewalste of koudgewalste siliciumstaalplaten met een dikte van 0,35 of 0,5 mm te stapelen en bedekt met isolerende verf. De ijzeren kern is verdeeld in twee delen: de ijzeren kernkolom en het juk. De ijzeren kernkolom is uitgerust met de wikkeling en het juk wordt gebruikt om het magnetische circuit te sluiten. De basisvormen van de ijzeren kernstructuur omvatten het harttype en het schaaltype.

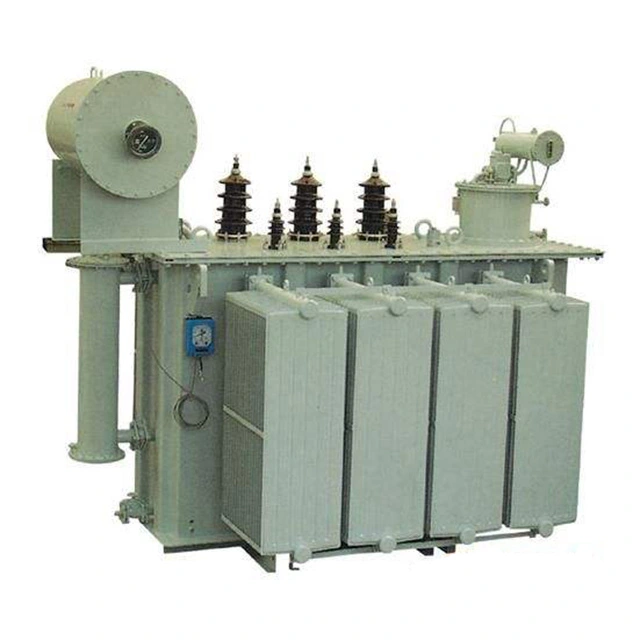

Outdoor Power Transformer 10 Mva 33 To 6 6 Kv

Technische parameter:

Productnaam	buitentransformator 10 mva 33 tot 6,6 kv
Fase Systeem	3 Fase
Primaire nominale spanning	33 kV
Secundaire nominale spanning	6,6 kV
Vectorgroep	Dyn11
Koeltype	ONAN / ONAF
Wikkelmateriaal	Koper
Kortsluitimpedantie	8%
Onbelast verlies	≤ 10 kW
Ladingsverlies	≤ 52 kW
Installatietype	Buiten op de vloer gemonteerd
Uitvoerende standaard	IEC 60076

Wat zijn de verschillende installatievormen van buitentransformator 10 mva 33 tot 6,6 kv?

In de energietechniek bestaat de installatie van buitentransformatoren hoofdzakelijk uit twee vormen: installatie op palen en installatie op de grond. Welke methode ook wordt toegepast, veiligheid staat altijd voorop. Op de meest prominente plek rondom de transformator moet een opvallend waarschuwingsbord worden opgehangen om voorbijgangers eraan te herinneren niet te naderen.

Bij buitenstroomtransformator 10 mva 33 t/m 6,6 kv die op de grond wordt geïnstalleerd, moet er een beschermhek met een hoogte van minimaal 1,7 meter omheen worden geplaatst en moet er voldoende veilige bedieningsruimte zijn tussen het hek en het transformatorplatform.

Voor de installatie op palen of torens is het vereist dat alle hoog- en laagspanningsleidingen geïsoleerde geleiders moeten gebruiken en dat het laagspanningsgedeelte ook gebruik kan maken van kale rails. Alle gebruikte ijzeren onderdelen moeten gegalvaniseerd zijn om roest en corrosie te voorkomen.

Als de installatie op de grond plaatsvindt, wordt de basishoogte doorgaans op ongeveer 500 mm ingesteld. Deze basis wordt meestal gebouwd met bakstenen of gestort beton, en vervolgens wordt het oppervlak gladgemaakt met 1:2 cementmortel. Plat staal of kanaalstaal moet op het oppervlak worden gelegd om als looprail voor de transformator te dienen.

Tijdens de installatie is het essentieel om ervoor te zorgen dat het spoor waterpas is en dat de spoorwijdte perfect overeenkomt met de wielwijdte van de transformator om een stabiele werking te garanderen.
