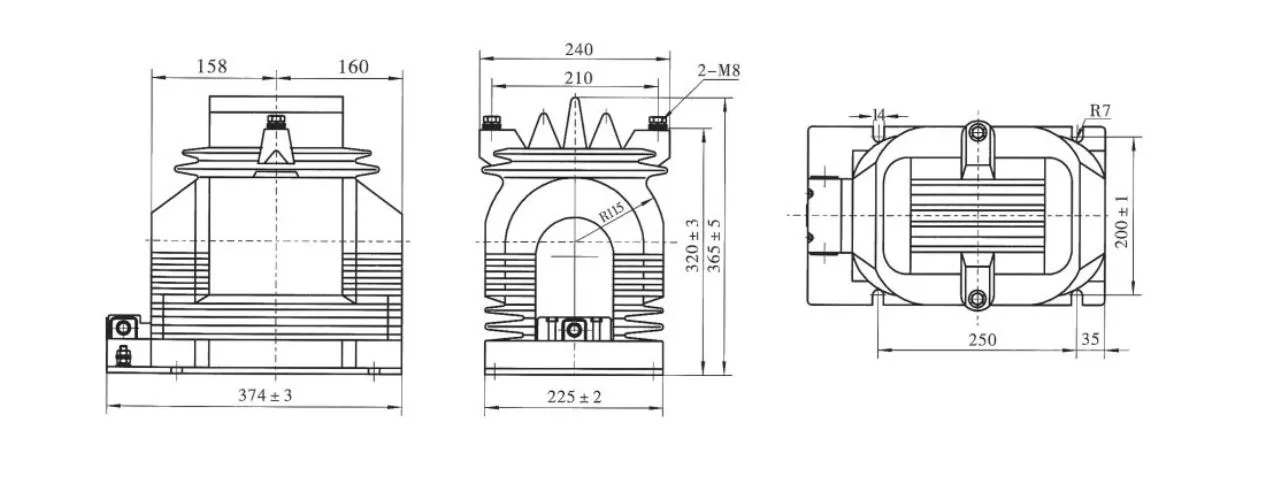

25 Kv instrument elektromagnetische Pt-potentiaaltransformator

Tips na aankoop van eenpotentiële transformator:

1. Vóór de inbedrijfstelling moet een elektromagnetische pt-potentiaaltransformator van 25 kV alle tests en inspecties ondergaan zoals vereist door relevante normen en procedures. Deze omvatten doorgaans een AC-diëlektrische test, isolatieweerstandstest, verhoudingstest en visuele inspectie.

2. Een goede bedrading van de elektromagnetische pt-potentiaaltransformator van 25 kv is essentieel. De primaire wikkeling moet parallel worden aangesloten op het gemeten circuit, terwijl de secundaire wikkeling parallel moet worden aangesloten op de spanningsspoelen van meetinstrumenten, beveiligingsrelais of automatische apparaten. Ondertussen moet aandacht worden besteed aan het handhaven van de juiste polariteit.

3. De belasting die is aangesloten op de secundaire potentiële transformator van 25 kV moet binnen de nominale capaciteit liggen. Het overschrijden van de nominale secundaire belasting kan tot grotere meetfouten leiden en zelfs de nauwkeurigheid van de metingen beïnvloeden.

4. Het kortsluiten van de secundaire potentiële transformator van 25 kV is ten strengste verboden. Omdat de PT een zeer lage interne impedantie heeft, kan een secundaire kortsluiting extreem hoge stromen genereren, waardoor secundaire apparatuur mogelijk beschadigd raakt en een ernstig veiligheidsrisico ontstaat. Om dergelijke schade te voorkomen, moeten zekeringen op de secundaire PT worden geïnstalleerd. Indien mogelijk moeten ook zekeringen aan de primaire zijde worden gebruikt om het hoogspanningsnetwerk te beschermen in geval van fouten in de primaire wikkeling of kabels.

5. Voor de veiligheid van personeel dat meetinstrumenten of relais hanteert, moet de secundaire PT-wikkeling op één punt worden geaard. Het kan voorkomen dat er voor de persoonlijke veiligheid sprake is van hoge spanning in instrumenten en relais wanneer de isolatie tussen de primaire en secundaire wikkelingen na de aarding beschadigd raakt.

6. Onder geen beding mag het secundaire circuit van de PT worden kortgesloten.

Technische specificatie:

Veelgestelde vragen over producten:

Vraag: Wat is de standaard secundaire spanning voor een elektromagnetisch instrument van 25 kVpt potentiële transformator?

A: De standaard secundaire spanning voor een elektromagnetische pt-potentiaaltransformator van 25 kV is doorgaans 110 V. Deze standaardisatie garandeert compatibiliteit met meet- en beveiligingsapparatuur, om nauwkeurige spanningsmeting en veilige werking binnen het elektrische energiesysteem mogelijk te maken.

Vraag: Kan een elektromagnetische pt-potentiaaltransformator van 25 kV continu werken op 115% van de nominale spanning?

A: Ja, een potentiële transformator van 25 kV kan continu werken op 115% van de nominale spanning, zolang de secundaire belasting het thermische vermogen van de transformator niet overschrijdt. Deze mogelijkheid maakt tijdelijke overspanningsomstandigheden mogelijk zonder de integriteit van PT's te beïnvloeden.

Vraag: Wat is de typische isolatieklasse voor een elektromagnetische pt-potentiaaltransformator van 25 kV?

A: Een potentiaaltransformator van 25 kV heeft doorgaans een isolatieklasse waardoor hij bestand is tegen spanningen tot 25 kV. Het isolatiesysteem is ontworpen om de elektrische spanningen aan te kunnen die optreden tijdens normale en foutomstandigheden, waardoor een betrouwbare werking en veiligheid wordt gegarandeerd.
