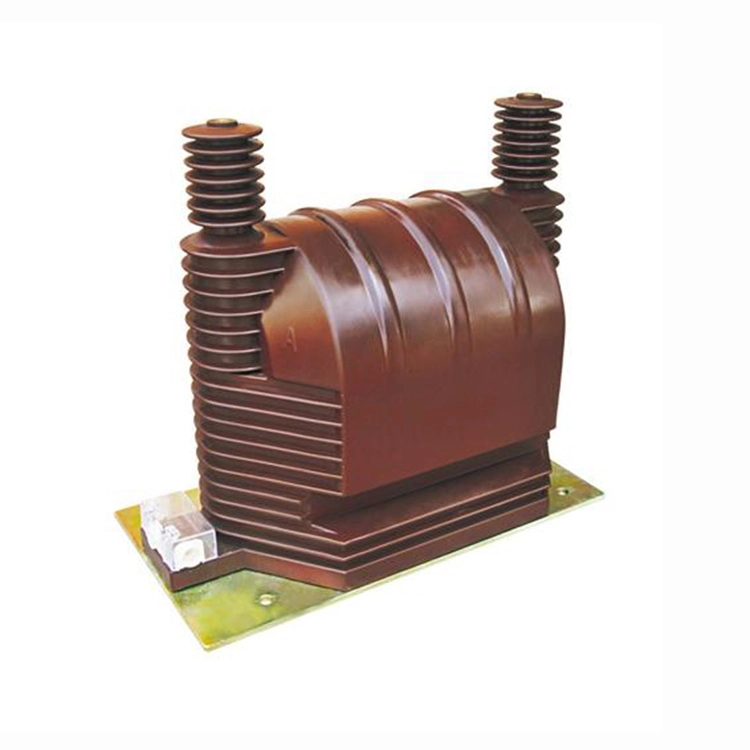

33kv hoogspanning eenfasige potentiële transformator

Producteigenschappen:

1. Structureel gezien kan een 33kV enkelfasige hoogspanningstransformator worden beschouwd als een step-down-stroomtransformator met een kleine capaciteit en een hoge verhouding. In tegenstelling tot een stroomtransformator is apotentiële transformatordraagt ​​geen energie over voor de levering van de belasting. In plaats daarvan speelt het een belangrijke rol bij meting en bescherming.

2. Het secundaire circuit is verbonden met meetinstrumenten, beveiligingsrelais en automatische apparaten waarvan de spanningsspoelen een extreem hoge en in wezen constante impedantie hebben. Als gevolg hiervan is de secundaire stroom minimaal, vergelijkbaar met de onbelaste toestand van een vermogenstransformator. Het stroomverbruik van een enkelfasige hoogspanningstransformator van 33 kV is extreem laag en de secundaire spanning blijft vrijwel gelijk aan de geïnduceerde EMF, die wordt bepaald door de constante primaire spanning. Het garandeert het vereiste nauwkeurigheidsniveau voor spanningsmetingen.

3. De secundaire wikkeling van potentiële transformatoren mag nooit kortgesloten worden. Bij normaal gebruik is de belasting van een enkelfasige hoogspanningstransformator van 33 kV een apparaat met hoge impedantie, maar als er kortsluiting optreedt, is de impedantie van de wikkeling de enige beperkende factor. Dit kan leiden tot een te hoge kortsluitstroom, waardoor onjuiste meterstanden, onjuiste relaisbedieningen of zelfs permanente schade aan de stroomtransformator ontstaan.

4. De aansluiting van zowel de secundaire wikkeling als de nulsequentiewikkeling moet geaard zijn. Als er geen aarding is, kan een fout in het primaire systeem gevaarlijk hoge spanningen op deze wikkelingen veroorzaken, wat ernstige risico's met zich meebrengt voor de aangesloten instrumenten, relais en de veiligheid van het personeel.

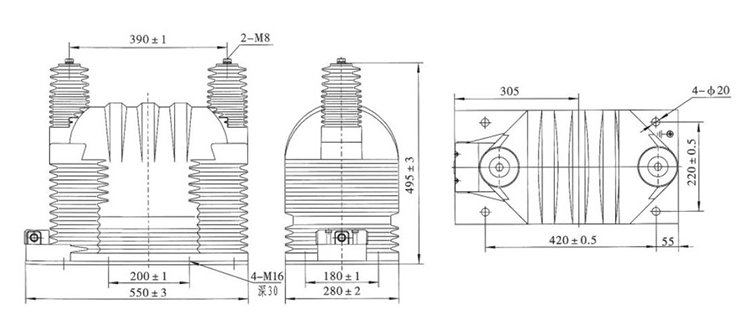

Technische specificatie:

Veelgestelde vragen over producten:

Vraag: Wat is de nominale belasting van een 33kV enkelfasige hoogspanningstransformator?

A: De nominale belasting varieert doorgaans van 25 VA tot 200 VA, afhankelijk van de toepassing. Het zorgt voor een stabiele nauwkeurigheid voor meetinstrumenten en beveiligingsrelais zonder de transformator te overbelasten.

Vraag: Hoe wordt de 33kV hoogspannings-eenfasige potentiaaltransformator geaard?

A: De secundaire wikkeling is gewoonlijk op één punt geaard om het referentiepotentieel te behouden en de veiligheid te garanderen. het helpt zwevende spanningen te voorkomen en het risico op isolatiefouten te verminderen.

Vraag: Kan een enkelfasige PT worden aangesloten voor driefasige metingen?

Antwoord: Natuurlijk. Voor een driefasensysteem kunnen drie enkelfasige PT's worden aangesloten in een ster- of open delta-opstelling, afhankelijk van of de volledige fase-naar-fase- en fase-aarde-spanningen moeten worden bewaakt of niet.
