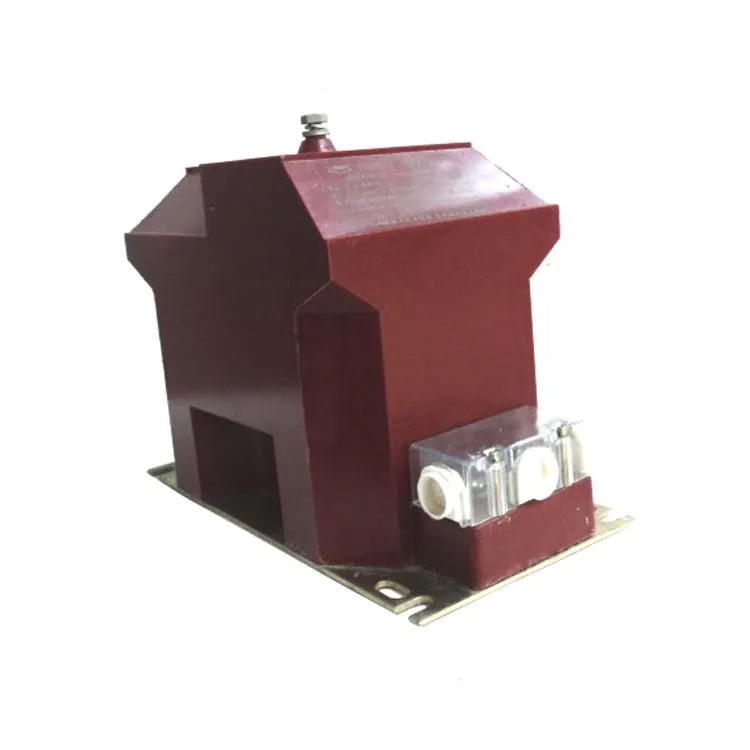

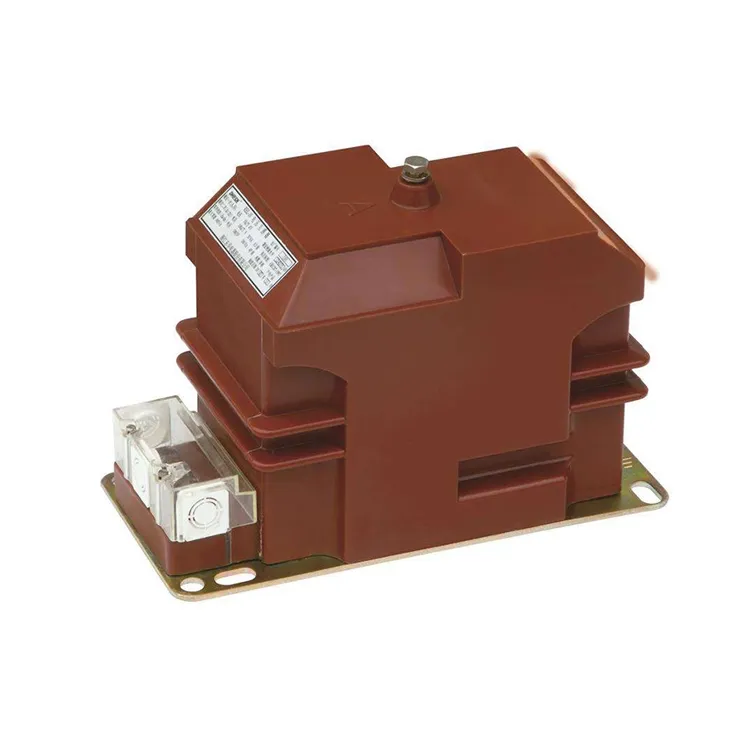

Een middenspanningsharsgegoten potentiaaltransformator, waarvan de functie vergelijkbaar is met die van een stroomverdelingstransformator, is ontworpen om spanning om te zetten. Vermogenstransformatoren passen de spanning echter in de eerste plaats aan om een efficiënte transmissie en distributie van elektriciteit mogelijk te maken, doorgaans met capaciteiten in kVA of MVA, terwijl potentiële transformatoren een meet- en beveiligingsrol vervullen. De belangrijkste functie van een middenspanningsharsgegoten potentiaaltransformator is het leveren van bedrijfsstroom aan meetinstrumenten en beveiligingsrelais, om nauwkeurige monitoring van de lijnspanning, het vermogen en het energieverbruik mogelijk te maken. Potentiële transformatoren leveren ook kritische input voor beveiligingsplannen om waardevolle activa zoals transmissielijnen, motoren en stroomtransformatoren te beschermen tijdens foutcondities. Vanwege die functies ispotentiële transformatorenzijn ontworpen met relatief kleine capaciteiten, meestal slechts enkele VA tot enkele tientallen VA, en zelden meer dan 1000 VA.
| Type | Nominale spanningsverhouding (kV) | Nauwkeurigheidsklasse | Nauwkeurigheidsklasse en nominaal vermogen cosΦ=0,8 | De Max. Vermogen (VA) | |||
| 0.2 | 0.5 | 1 | 6(P) | ||||
| JDZX10-3A | (3/√3)/(0,1/√3)/(0,1/3) | 0,2/6P 0,5/6P 1/6P | 15 | 30 | 60 | 50 | 200 |
| JDZX10-6A | (6/√3)/(0,1/√3)/(0,1/3) | ||||||
| JDZX10-10A | (10/√3)/(0,1/√3)/(0,1/3) | ||||||
Vraag: Wat is de functie van een middenspanningsharsgegoten potentiaaltransformator in schakelapparatuur?
A: Een potentiaaltransformator wordt gebruikt om de primaire systeemspanning te verlagen naar een gestandaardiseerde lagere waarde die veilig kan worden geleverd aan meetinstrumenten, energiemeters en beveiligingsrelais. In middenspanningsschakelaars zorgen gegoten potentiële transformatoren voor galvanische isolatie tussen het primaire spanningssysteem en de secundaire spanningsregelcircuits, om zowel de nauwkeurigheid als de veiligheid van de operator te garanderen.
Vraag: Waarom wordt de voorkeur gegeven aan harsgiettechnologie voor potentiaaltransformatoren voor middenspanning?
A: Harsgegoten PT's gebruiken epoxyhars als isolatie- en inkapselmateriaal. Deze technologie biedt uitstekende prestaties op het gebied van elektrische isolatie, hoge mechanische sterkte, weerstand tegen vocht en stof en sterke bescherming tegen gedeeltelijke ontlading. Als gevolg hiervan zijn harsgegoten potentiaaltransformatoren bijzonder geschikt voor schakelapparatuur binnenshuis, waarbij een compact ontwerp en betrouwbaarheid met een lange levensduur van cruciaal belang zijn.
Vraag: Wat zijn de typische spanningswaarden voor middenspanningsharsgegoten PT's?
A: Middenspanningsharsgegoten potentiaaltransformatoren zijn over het algemeen ontworpen voor systemen van 3,6 kV tot 36 kV, afhankelijk van het ontwerp van de schakelapparatuur. De secundaire uitgangsspanning is gewoonlijk gestandaardiseerd op 100 V of 110 V, wat het spanningsniveau is tussen fase tot fase, of 100/√3 V of 110/√3 V, wat het spanningsniveau is tussen fase en nulleider, in overeenstemming met de IEC-normen.
