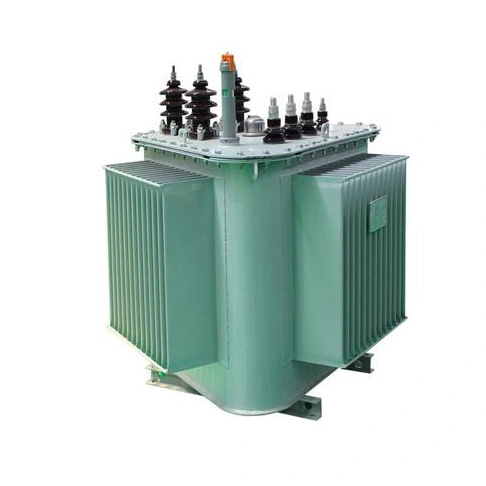

Stroomtransformator 200 kva bij 15 kv naar 0,4 kv

Met een rijke ervaring op het gebied van productie en productie is Wenzhou Xifa Electric Power Equipment Co., Ltd. een fabrikant en leverancier van stroomtransformatoren van 200 kva bij 15 kv tot 0,4 kv. Sinds 2006 heeft het bedrijf zich consequent gericht op kwaliteit als kernprincipe en is toegewijd aan het leveren van producten van uitstekende kwaliteit met behoud van concurrerende prijzen. Het bedrijf biedt klantgerichte diensten en waardeert het opbouwen van partnerschappen met zijn klanten. En we hebben de capaciteit voor massaproductie om aan de uiteenlopende behoeften van onze klanten te voldoen.

Stuur onderzoek

Productomschrijving

voedingstransformator 200 kva bij 15 kv tot 0,4 kv is een type vermogenstransformator met een nominaal vermogen van 200 kva, een ingangsspanning van 15 kv en een uitgangsspanning van 0,4 kv.

Ons bedrijf maakt gebruik van siliciumstaal met een hoge magnetische geleidbaarheid, dat verder wordt verwerkt tot hoogwaardige koudgewalste siliciumstaalplaten en vervolgens op elkaar wordt gestapeld. Met behulp van folie voor het opwinden van spoelen en nieuwe isolatiematerialen en -processen, beschikt de vermogenstransformator 200 kva bij 15 kv tot 0,4 kv over hoge temperatuurbestendigheid, schokbestendigheid en een volledig afgedicht structuurontwerp.

Het ontwerp van de volledig afgedichte structuur zorgt voor een stabiele kwaliteit van de transformatorolie, verlengt de onderhoudscyclus en tegelijkertijd wordt de totale olietank, bestaande uit koelplaten van het golfplaattype, geproduceerd met behulp van fosfateren en meerlaagse antiroestspuitprocessen, die uitstekende weersbestendigheid hebben.

De verbindingsgroep van de stroomtransformator 200kva van 15kv naar 0,4kv is Dyn11, wat de impact van harmonischen op het elektriciteitsnet vermindert en de kwaliteit van de stroomvoorziening verbetert.

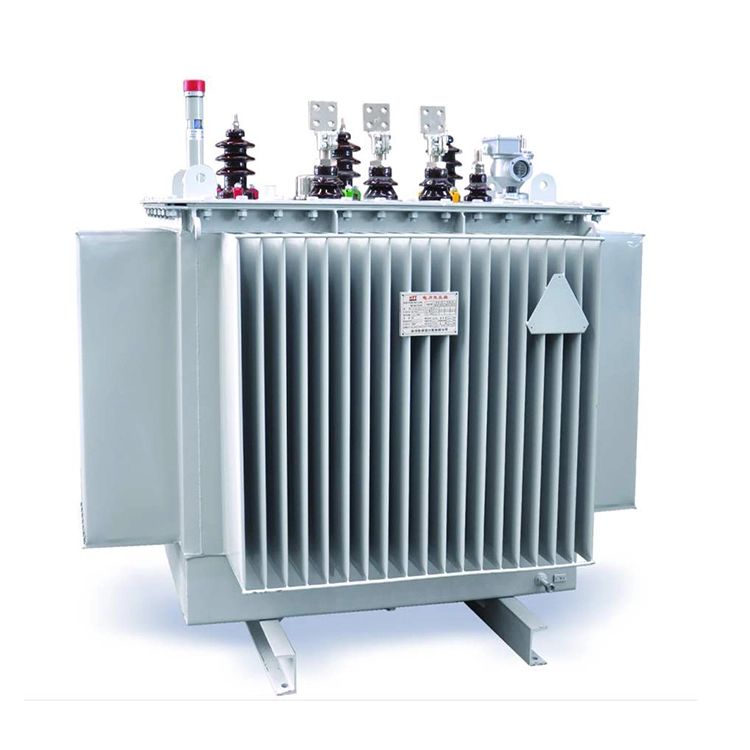

Power Transformer 200kva By 15kv To 0 4kv

Technische parameter:

Productnaam	voedingstransformator 200kva bij 15kv naar 0,4kv
Hoogspanning	15 kV
Lage spanning	0,4 kV / 400 V
Groep van deelname	Dyn11
Kortsluitimpedantie	Verenigd Koninkrijk = 4%
Soort koeling	ONAN / Olie Natuurlijk Lucht Natuurlijk
Verlies bij nullast	P₀ ≈ 330 W
Belastingsverlies bij 75℃	Pₖ ≈ 2860 W

Vraag: Welke inspectie-items moet een stroomtransformator van 200 kva bij 15 kv tot 0,4 kv ondergaan voordat hij de fabriek verlaat?

A: Om de stabiele en efficiënte werking van de transformator te garanderen, wordt er een reeks tests op de transformator uitgevoerd voordat deze wordt vervaardigd. Voor de DC-weerstandstest meet u de DC-weerstand van de driefasige wikkelingen van hoge en lage spanning, controleert u de driefasige balans en lost u gebroken draden en slecht soldeerwerk op. Voor de test van de spanningsverhouding meet u de werkelijke verhouding van 15 kV/0,4 kV, bevestigt u de nauwkeurigheid van de kraanpositie en is er geen fout in het aantal windingen. Gebruik voor de isolatieweerstandstest een multifunctionele meter om de isolatie tussen hoge en lage spanning en tussen hoge en lage spanning en aarde te meten, en te bepalen of de isolatie geschikt is. De netfrequentie-weerstandsspanningstest doorstaat de weerstandsspanningstest tussen hoge en lage spanning naar aarde, tussen lage spanning naar aarde en tussen hoge en lage spanning, om de isolatiesterkte te beoordelen, enz.

Vraag: Waarom is het nodig om de impulssluittest uit te voeren op nieuw geïnstalleerde of overbelaste stroomtransformatoren van 200 kva bij 15 kv tot 0,4 kv voordat ze in gebruik worden genomen?

A: Het verwijderen van de onbelaste transformatoren in het elektriciteitsnet zal operationele overspanning veroorzaken. In een aardingssysteem met kleine stroom kan de amplitude van deze overspanning 3 tot 4 maal de nominale fasespanning bereiken; in een groot aardingssysteem kan de amplitude van de operationele overspanning ook driemaal de nominale fasespanning bereiken. Om te testen of de isolatie van de transformator bestand is tegen de nominale spanning en de operationele overspanning tijdens bedrijf, moeten daarom verschillende impulssluittests worden uitgevoerd voordat de vermogenstransformatoren van 200 kva bij 15 kv tot 0,4 kv in gebruik worden genomen.

Bovendien zal bij het in werking stellen van de nullasttransformator een excitatiestootstroom worden gegenereerd, met een waarde die 6 tot 8 keer de nominale stroom kan bereiken. Omdat de excitatiestootstroom een grote elektrodynamische kracht zal genereren, is het uitvoeren van de impulssluittest ook een effectieve maatregel om de mechanische sterkte van de vermogenstransformatoren van 200 kva bij 15 kv tot 0,4 kv te overwegen en of de relaisbescherming defect zal raken.
