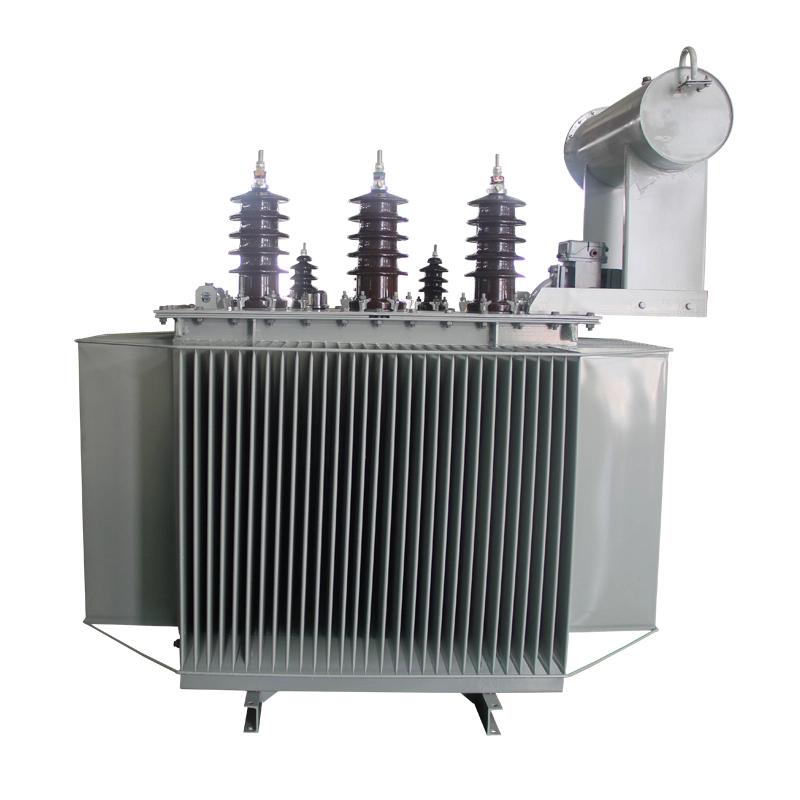

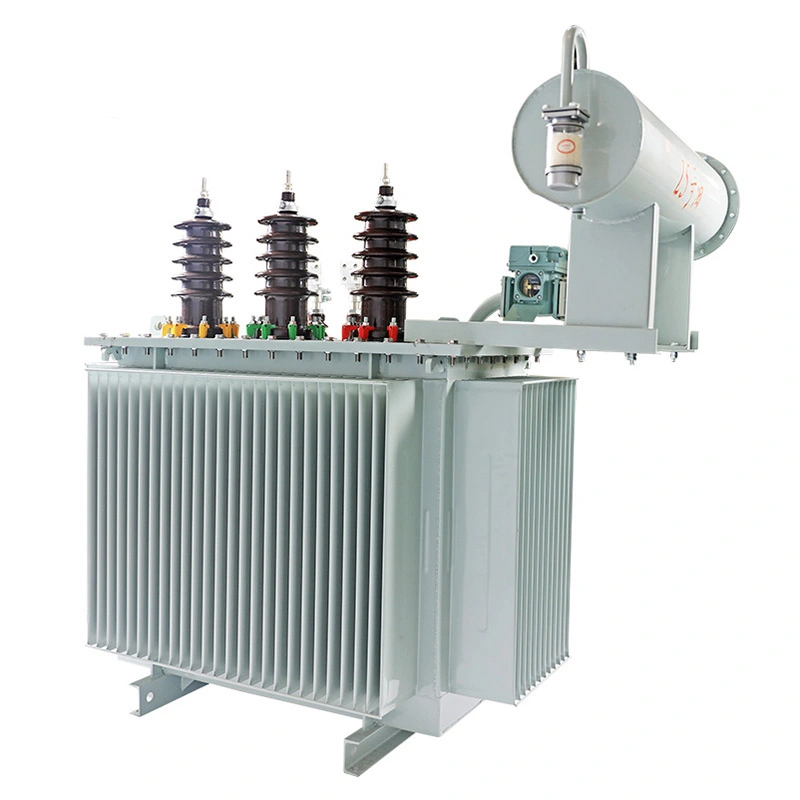

Driefasige S11 35kv 1000kva op belastingstransformator

Driefasige s11 35kv 1000kva op belastingstransformator voldoet aan de normen van de IEC- en GB-normen. Dit product heeft een onbelast spanningsregelbereik van 35±3*2,5% kV en 38,5±3*2,5% kV. Het kan handmatig, elektrisch of automatisch worden aangepast binnen het spanningsregelbereik door middel van een onbelaste spanningsregelschakelaar aan de primaire zijde om de stabiliteit van de uitgangsspanning te garanderen. Voor transformatoren boven 6300 kVA op 35 kV-niveau verbetert het gebruik van olietanks met gevouwen platen de mechanische sterkte van de olietank aanzienlijk, vermindert het aantal lasnaden, verbetert het uiterlijk van de transformator en heeft het goede economische voordelen.

Technische parameter:

Functies:

1. Het energieverbruik is laag en het energiebesparende effect is opmerkelijk. Opvallend is dat het nullastverlies aanzienlijk is verminderd, gemiddeld ongeveer 25% lager dan de nationale norm GB/T6451.

2. De kern is gemaakt van koudgewalste siliciumstaalplaten van hoge kwaliteit. De in eigen land geavanceerde dwarssnijlijn zorgt ervoor dat de snijbramen minder dan 0,02 mm bedragen. Het hele proces omvat volledige schuine verbindingen, geen ponsen en geen overlapping van de jukken. De kernkolommen worden op elkaar gestapeld en met elkaar verbonden, waardoor een compact, vlak en solide geheel ontstaat. Dit vermindert effectief het nullastverlies, de nullaststroom en het geluid van de transformator.

3. De driefasige s11 35kv 1000kva transformatorspoelen met belasting zijn gemaakt van zeer zuiver zuurstofvrij koper, wat koperverlies effectief vermindert. De hoeken van de spoelkussens en steunstaven zijn afgerond, wat resulteert in een uniform elektrisch veld en een grotere betrouwbaarheid. De binnenste wikkelsteun is versterkt om de stabiliteit te vergroten en instabiliteit en vervorming te voorkomen.

4. De tankwand is vervaardigd uit één stuk staalplaat. Het wordt gevormd tot een gegolfde structuur door een grote persmachine, die het aantal lassen vermindert, de mechanische sterkte verbetert, het warmteabsorptiegebied vergroot, het warmtedissipatie-effect verbetert en tegelijkertijd de gegolfde tankwand de vlakke reflectie vermijdt van geluidsgolven, waardoor het geluid wordt verminderd. De driefasige s11 35kv 1000kva op belastingstransformator als geheel is zowel mooi als eenvoudig.

5. Er wordt gebruik gemaakt van een oliereservoir van het capsuletype, dat het verouderingsproces van de transformatorolie effectief vertraagt; De oliepeilmeter van het wijzertype kan het optreden van een vals oliepeil voorkomen en het probleem van door licht veroorzaakte veroudering van de transformatorolie oplossen; het gasrelais met een gasopvangapparaat is handig voor onderhoud en bediening.

6. Er wordt een speciale verwerking uitgevoerd op het afdichtingsgedeelte van de driefasige s11 35kv 1000kva olietank met belastingstransformator, en het hele lichaam van de tank wordt besproeid met verf om de scherpe hoeken, bramen en lasslakken te verwijderen die tijdens de verwerking worden geproduceerd, en om de hechting van de verf te verbeteren.

Werkplaats

Apparatuur

Test
